termékleírás

Nagykereskedelmi kerek mágneses lemezek közvetlenül a Zhaobao Magnettől – egy megbízható, 30 éves gyártótól, amely egyedi méreteket, magas hőmérsékletű NdFeB minőséget és közvetlen gyári árakat kínál. Az ISO9001 és az IATF16949 szabvány szerint tanúsított kiváló mágneses konzisztenciát, gyors prototípuskészítést és teljes vizsgálati jelentéseket biztosítunk az autóipari, orvosi, repülőgépipari és fogyasztói elektronikai OEM-ek számára világszerte.

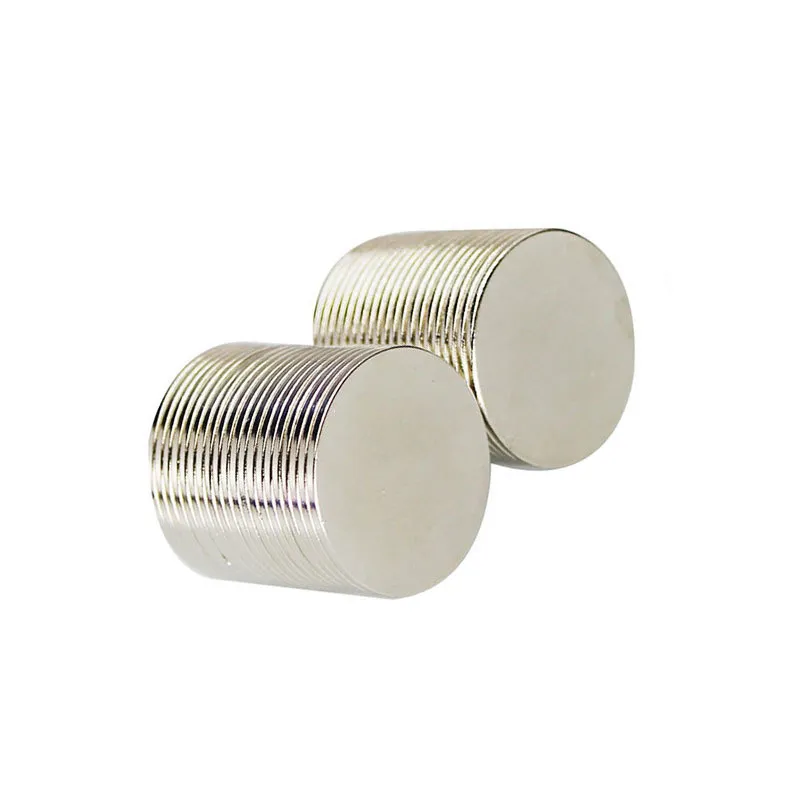

Round Magnetic Discs

Mik azok a kerek mágneses lemezek?

A kerek mágneses tárcsák az állandó mágneses tervezés aranystandardját képviselik, rendkívüli tartóerőt, precíz mérettűrést és kivételesen nagy fluxussűrűséget biztosítanak egy kompakt, kör alakú profilon belül. Elsősorban kiváló minőségű szinterezett neodímium-vas-bór (NdFeB) ötvözetből készülnek, ezek a kör alakú állandó mágneses alkatrészek páratlan mágneses energiatermék-értékekkel (BHmax) rendelkeznek. Ellentétben a külső forgalmazókkal vagy a katalógusos viszonteladókkal, a Ningbo Zhaobao Magnet Co., Ltd. a teljes gyártási láncot irányítja a nyers ritkaföldfém-érc finomításától és sugársugaras őrlésétől a precíziós szeletelésig, bevonatolásig és többpólusú mágnesezésig.

Azáltal, hogy közvetlenül egy eredeti forrásból származó gyártóval dolgoznak együtt, amely több mint 30 éves iparági tapasztalattal rendelkezik, a termékmérnökök és a beszerzési menedzserek megszüntetik az ellátási lánc jelöléseit, miközben garantálják a tételek közötti konzisztenciát. Gyári közvetlen mérnöki megközelítésünk biztosítja, hogy minden mágneses alkatrész megfelel a szigorú nemzetközi minőségi referenciaértékeknek, beleértve az IATF 16949 és ISO 9001 szabványokat.

Kivételes mágneses teljesítmény és mérnöki előnyök

A modern mérnöki tervezés folyamatosan nagyobb működési erőkifejtést igényel az egyre korlátozottabb fizikai lábnyomokon belül. A prémium kerek mágneses tárcsák megválaszolják ezt a kihívást azáltal, hogy kiváló teljesítmény-tömeg arányt kínálnak, amelyek képesek a saját tömegüknél százszor nagyobb húzóerőt kifejteni.

Az Nd2Fe14B egyedi szerkezeti szimmetriája és egyenletes kristályos orientációja lehetővé teszi az optimalizált axiális vagy radiális téreloszlást. Komplex elektromechanikus szerelvényekbe integrálva nagy pontosságú alkatrészeink mérhető terepi teljesítménynövekedést tesznek lehetővé:

Optimalizált fluxussűrűség: A tengelyszimmetrikus kialakítás garantálja a kiegyensúlyozott mágneses téreloszlást, kiküszöbölve a helyi gyenge pontokat az aktív pólus felületén.

Bizonyított szenzorteljesítménynövekedés: Az autóipari ügyféltesztek megerősítették, hogy a szabványos kereskedelmi alkatrészek precíziós mágneses lemezeinkre történő cseréje akár 23%-kal javította az érzékelő pontosságát és megbízhatóságát.

Kompakt lábnyom-integráció: Lehetővé teszi a mérnökök számára, hogy a nagy, nehéz ferrit vagy kerámia mágneses egységeket vékony, ultrasűrű ritkaföldfém kör alakú alkatrészekre cseréljék.

Átfogó anyagminőségek és hőtűrések

A működési környezetek drámaian változnak – a nulla alatti repülési szekrényektől a magas hőmérsékletű autómotor-blokkokig. A Ningbo Zhaobao Magnet Co., Ltd. kerek mágneses lemezeket gyárt a szabványosított és szuper-magas minőségű NdFeB készítmények teljes spektrumában, amelyek az adott hőmérsékleti küszöbértékekhez és koercitív követelményekhez vannak szabva.

Grade sorozat	Max üzemi hőmérséklet (°C)	Remanencia Br (mT)	Belső koercitivitás Hcj (kA/m)	Elsődleges alkalmazási mezők
N35 - N54	80°C	1170-1480	≥ 955	Szórakoztató elektronika, kijelzők, fogyasztási cikkek
N35M - N52M	100°C	1170-1450	≥ 1114	Akusztikus meghajtók, optikai hangszedők, mikroszenzorok
N30H - N52H	120 °C	1080-1450	≥ 1353	Precíziós szervomotorok, elektromos szerszámok, működtetők
N30SH - N54SH	150 °C	1080-1480	≥ 1353 / 1592	Gépjárművek erőátviteli érzékelői, automatizálási motorok
N28UH - N54UH	180 °C	1020-1480	≥ 1990	EV vontatómotorok, szélenergia generátorok
N28EH - N48EH / N45AH	200-240 °C	1020-1380	≥ 2387 / 2785	Repülési helymeghatározók, extrém hőhatású szerelvények

A Kínai Tudományos Akadémiával műszaki együttműködésben kifejlesztett mérnöki technológiai központunkban saját fejlesztésű ötvözetkészítményeink megoldják a régóta fennálló ipari problémákat a lemágnesezési veszteség, a hőbomlás és a belső teljesítmény inkonzisztencia tekintetében a nagyléptékű gyártás során.

Egyedi megmunkálás, bevonatok és OEM gyártás

A katalógus tételei ritkán felelnek meg az egyedi műszaki előírásoknak. Tapasztalt elsődleges gyártóként a Ningbo Zhaobao Magnet Co., Ltd. rendelésre tervezett megoldásokra specializálódott. 60 000 négyzetméteres létesítményünk a legmodernebb huzal szikraforgácsolóval, automatikus szeletelővel, többtengelyes csiszolóval és automatizált felületkezelő gépsorokkal van felszerelve.

Az egyedi OEM mérnöki képességek magukban foglalják:

Méretek testreszabása: átmérők mikro 0,5 mm-től 250 mm-ig; vastagság az ultravékony 0,2 mm-es profiloktól kezdve.

Szerkezeti megmunkálás: Precíziós süllyesztett furatok, ellenfuratok, többlépcsős élek és integrált fém rögzítőcsapok.

Speciális védőbevonat: Többrétegű Ni-Cu-Ni, Cr3+ cink, fekete epoxi, Parylene C (orvosi tisztaterekhez) és teflon bevonatok, amelyeket úgy teszteltek, hogy ellenállnak a 240 órán át tartó sópermetezésnek (SST).

Prototípuskészítés és gyors mintavétel: 50 működő prototípus minta biztosítása fizikai és működési teszteléshez a kereskedelmi szerződéskötés előtt.

Főbb alkalmazási szektorok

Hihetetlen tartószilárdságuknak és szerkezeti stabilitásuknak köszönhetően megtervezett kerek mágneses tárcsáink a legfontosabb globális iparágak kritikus hardvereibe integrálódnak:

Autóelektronika: ABS-sebesség-érzékelők, elektromos szervokormány (EPS) kódolók, fojtószelep-helyzet-érzékelők és EV-motor meghajtó egységek.

Orvosi és sebészeti berendezések: MRI perifériák, sebészeti eszközök gyorscsatlakozói, fogászati rögzítőrendszerek és beültethető mikropumpák.

Ipari automatizálás és robotika: Karvégi robotfogók, lineáris motoros visszacsatoló rendszerek, pneumatikus pozicionálók és nagy teherbírású mágneses tokmányok.

Fogyasztói és hordható eszközök: Ultravékony visszacsatoló motorok, akusztikus jelátalakítók, intelligens gyűrű/óra töltőtartók és kamerastabilizáló modulok.

Repülés és megújuló energia: Repülőgép-működtetőrendszerek, mikroturbinás hajtóművek és nagy hatásfokú közvetlen hajtású generátorok.

Miért partner a Zhaobao Magnet Group?

A megfelelő állandó mágnes beszállító kiválasztásához szükség van a hosszú távú gyártási stabilitás értékelésére, a műszaki támogatásra és a szigorú megfelelőségi dokumentációra. Ezért választják az iparág vezetői a Ningbo Zhaobao Magnet Co., Ltd.-t:

Valódi közvetlen gyári gyártás: Nincsenek közvetítők, nincsenek kereskedelmi vállalati felárak, és teljes működési átláthatóság a 60 000 m²-es, több mint 500 szakembert foglalkoztató létesítményünkben.

Hatalmas gyártási kapacitás: Az éves, 8000 tonnát meghaladó erős NdFeB-kibocsátás biztosítja mind a kis szériás egyedi prototípusok (50 egység), mind a nagy volumenű kereskedelmi szállítmányok (500 000+ egység) zökkenőmentes kivitelezését.

K+F kiválóság és szabadalmak: 22 nemzeti találmányi szabadalom és a Kínai Tudományos Akadémiával kötött műszaki partnerség támogatja.

Teljes minőségellenőrzés: Teljes anyagvizsgálati tanúsítványok, lemágnesezési görbék (BH-görbék), méretre vonatkozó CMM-jelentések és sópermet-vizsgálati adatok minden gyártási tételhez mellékelve.

Zhaobao Magnet Group IATF 16949 automotive quality management certification

Zhaobao Magnet Group ISO 9001 quality management system certification

Zhaobao Magnet Group international product compliance certification RoHS REACH CE

Zhaobao Magnet Group environmental and social responsibility certification ISO 14001 SA8000

Gyakran Ismételt Kérdések (GYIK)

Az alábbiakban bemutatjuk a nagy teljesítményű kerek mágneses tárcsáinkkal kapcsolatos műszaki ismereteket és beszerzési irányelveinket:

Q1: Milyen tűréshatárokat tarthat fenn a Ningbo Zhaobao a tömeggyártás során?

Szabványos gyártásnál szigorú mérettűrést érünk el ±0,05 mm-en belül. A nagy pontosságú autóipari, optikai és orvosi alkalmazásokhoz ultra-precíziós szeletelési és többtengelyes köszörülési eljárásunk kérésre ±0,01 mm és ±0,02 mm közötti szűk tűréseket tesz lehetővé.

2. kérdés: Hogyan válasszam ki a megfelelő felületi bevonatot a mágneses lemezekhez korrozív környezetben?

A szabványos beltéri elektronikához a szabványos Ni-Cu-Ni (háromrétegű nikkel) vagy a Cr3+ cink kiváló értéket kínál. Tengeri alkalmazásokhoz vagy magas páratartalmú környezetekhez a fekete epoxi vagy teflon (PTFE) használatát javasoljuk. Az orvostechnikai eszközök tisztatereihez és a biokompatibilis igényekhez a mikrovékony Parylene C bevonatokra specializálódtunk.

3. kérdés: Hogyan akadályozzák meg a szuper-magas minőségű NdFeB mágnesek a termikus lemágnesezést a magas hőmérsékletű motorokban?

A fejlett szemcsehatár-diffúziós (GBD) technológia és az optimalizált ötvözetkészítmények (például N54SH, N54UH, N48EH és N45AH) alkalmazásával mérnökcsapatunk ≥2785 kA/m-re emeli a belső koercivitást (Hcj), ami megbízható működést tesz lehetővé 240-es fordulatszám-veszteség nélkül.

4. kérdés: Mi a tipikus átfutási idő az egyedi prototípus mintákhoz a nagy volumenű gyártási rendelésekhez képest?

Az egyedi gyors prototípus mintákat (pl. 50 darabot) általában 7-10 munkanapon belül szállítják ki. A tömeges kereskedelmi gyártási megrendeléseket (pl. 500 000 darab) 2-3 héten belül teljesítjük hatalmas, 8000 tonnás éves kapacitásunkkal.

K5: Milyen mágnesezési tájolási lehetőségek állnak rendelkezésre a körkörös mágneses alkatrészekhez?

Többféle tájolási konfigurációt kínálunk az Ön mágneses áramkörének kialakításától függően, beleértve az axiális (vastagságon keresztül), a radiális, az átmérőjű, az egyoldali többpólusú és a ferde orientációt a csökkentett motor fogazási nyomatéka érdekében.

6. kérdés: Milyen minőség-ellenőrzési jelentéseket és megfelelőségi dokumentumokat szállítanak az egyes tételekhez?

Minden szállítmány tartalmaz teljes anyagvizsgálati tanúsítványt, lemágnesezési (B-H) görbéket, sópermetezési teszt (SST) validációs jelentéseket, RoHS/REACH megfelelőségi tanúsítványt és CMM méretellenőrzési naplókat.
