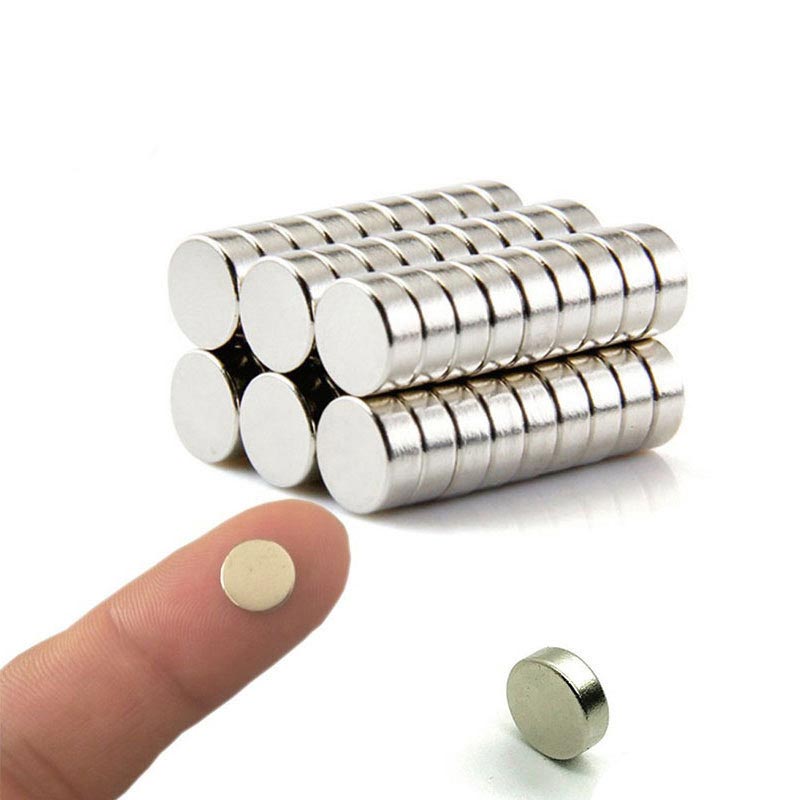

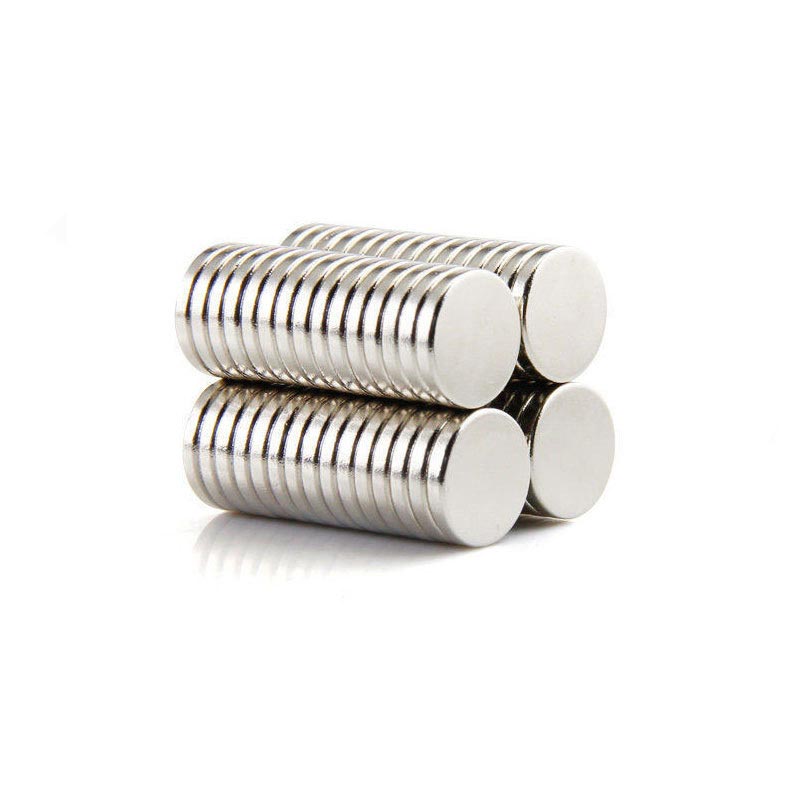

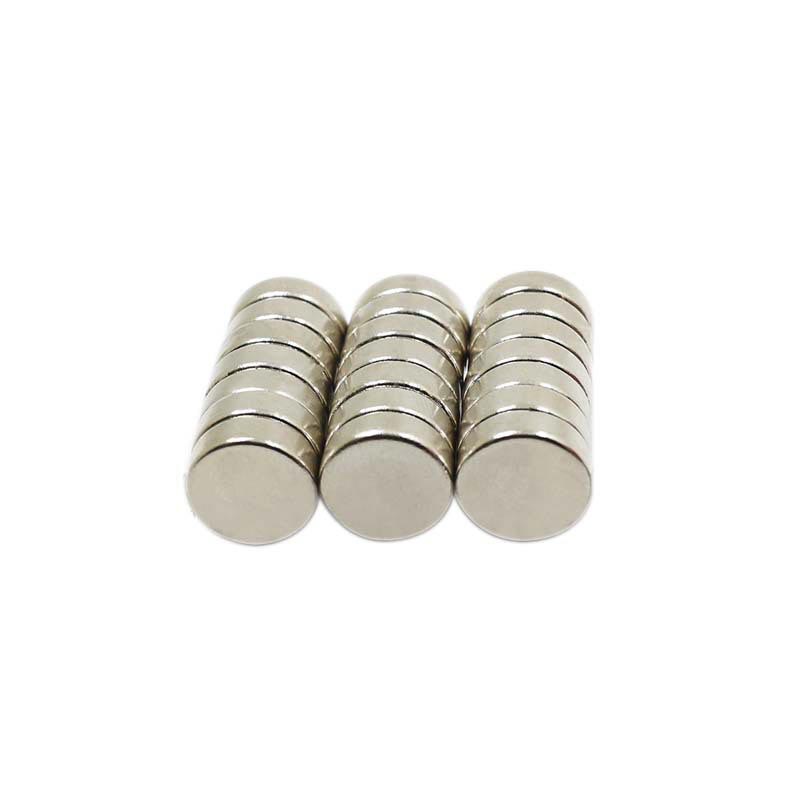

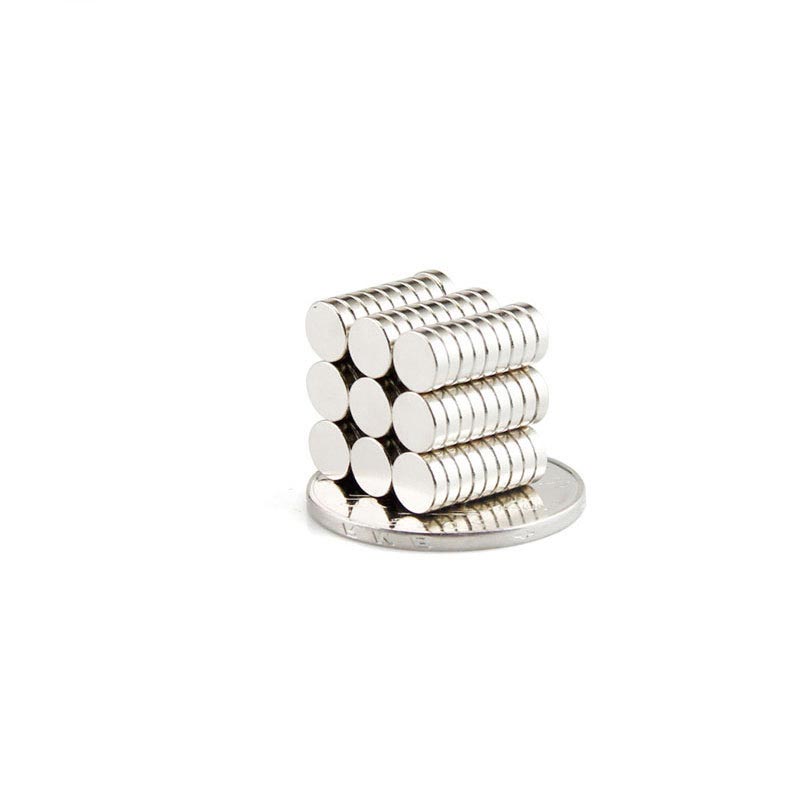

Lemez mágnesek

Üzemünk nagy pontosságú lemezmágnesek gyártására specializálódott különféle ipari alkalmazásokhoz, amelyek lapos, kör alakú mágneses alkatrészeket igényelnek. A mágnesgyártás terén szerzett 30 éves tapasztalatunkkal különféle átmérőjű (1-150 mm-es), vastagságú lemezmágneseket és mágneses anyagokat kínálunk, beleértve az NdFeB-t, az SmCo-t, a ferritet és az Alnico-t. Minden lemezmágnes szigorú minőség-ellenőrzésen megy keresztül a pontos méretek, az állandó mágneses tulajdonságok és a megbízható teljesítmény érdekében tartós védőbevonatok biztosítása érdekében.

Kérdés küldése

termékleírás

A lemezmágnesek, amelyeket lapos, kör alakú tengelyirányú mágnesezéssel jellemeznek, a modern iparban használt legsokoldalúbb állandó mágneses konfigurációk közé tartoznak. Egyszerű geometriájuk meghazudtolja az állandó mágneses tulajdonságokkal, pontos méretekkel és megbízható korrózióvédelemmel rendelkező termékek előállításához szükséges összetett tervezést. Üzemünk dedikáltlemez mágnesA gyártósorok a fejlett anyagfeldolgozást a precíziós megmunkálással kombinálják, hogy olyan alkatrészeket szállítsanak, amelyek kiválóak a miniatűr érzékelőktől az ipari mágneses szerelvényekig.

Akár vékonyra van szükségelemezmágnesekszűkös hely vagy vastagabb változatok esetén a maximális mágneses erő érdekében a függőleges gyártási integrációnk minden szakaszban biztosítja a minőséget. A nyersanyag kiválasztásától (≥99,5%-os tisztaságú neodímium használata az NdFeB minőségekhez) a végső ellenőrzésig szigorú ellenőrzést tartunk fenn a teljes folyamat felett, amilemezmágnesekamelyek kiszámíthatóan teljesítenek az alkalmazásaiban.

Lemezmágnes-gyártásunk legfontosabb előnyei

Precíziós vastagságszabályozás

Mertlemezmágnesek, a vastagság gyakran a legkritikusabb méret, amely mind a mágneses teljesítményt, mind az összeszerelési illeszkedést befolyásolja. A kétoldalas csiszolási technológiánk ±0,01 mm-es vastagsági tűréseket ér el, miközben a párhuzamosság 0,02 mm-en belül marad a teljes felületen. Ez a precizitás egyenletes mágneses téreloszlást biztosít, és megakadályozza az összeszerelési problémákat egymásra helyezett vagy szorosan egymáshoz illeszkedő alkalmazásoknál.

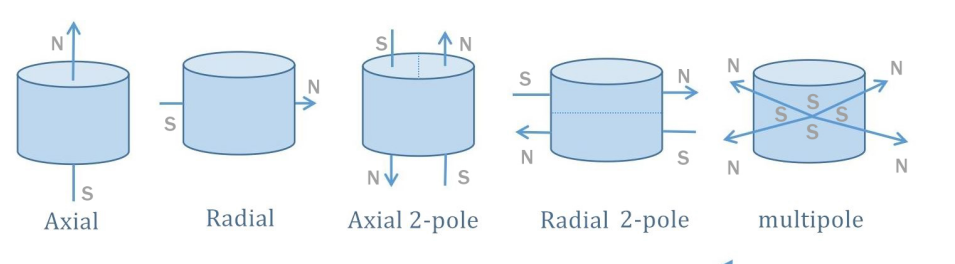

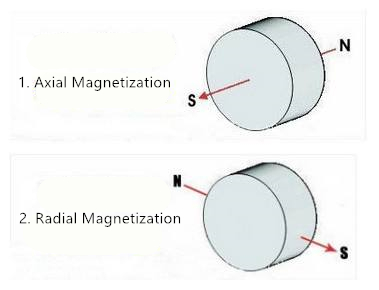

Optimalizált axiális mágnesezés

A mágnesezési irány döntő fontosságúlemezmágnesek. Teljesen automatizált mágnesező rendszereink erőteljes impulzusmezőket (akár 5T) alkalmaznak axiális irányban, biztosítva a teljes telítettséget és a következetes polaritás-igazítást. TöbbpólushozlemezmágnesekSpeciális lámpatesteket alkalmazunk, hogy precíz radiális vagy egyedi mágnesezési mintákat hozzunk létre éles átmenetekkel a pólusok között.

Továbbfejlesztett élvédelem

A lemezmágnesek különösen érzékenyek a szélükön a kezelés és az összeszerelés során feltörő forgácsolásra. Szabadalmaztatott élsugárzó eljárásunk enyhe (0,1-0,3 mm) ferdítéseket hoz létre, amelyek jelentősen csökkentik ezt a kockázatot anélkül, hogy a mágneses teljesítményt veszélyeztetnék. Egységes Ni-Cu-Ni galvanizálásunkkal kombinálva, amely teljesen lefedi az éleket, ez tartósabblemezmágnesekhosszabb élettartammal.

Lemezmágnesek típusai és alkalmazásai

Vékony lemezes mágnesek

Vastagság:0,5-3 mm
Alkalmazások:Érzékelők, reed kapcsolók, mágneses jeladók, vékony fogyasztói elektronika
Főbb jellemzők:Helytakarékos kialakítás elegendő mágneses térrel az észlelési alkalmazásokhoz

Szabványos lemezmágnesek

Vastagság:3-10 mm
Alkalmazások:Motorrotorok, mágneses tartók, leválasztók, általános ipari használatra
Főbb jellemzők:A mágneses szilárdság és a mechanikai stabilitás optimális egyensúlya

Vastag lemezes mágnesek

Vastagság:10-50 mm
Alkalmazások:Nagy nyomatékú csatlakozók, nagy teherbírású emelők, mágneses tokmányok
Főbb jellemzők:Maximális mágneses erő igényes mechanikai alkalmazásokhoz

Szabványos lemezmágnes-specifikációk (NdFeB N45)

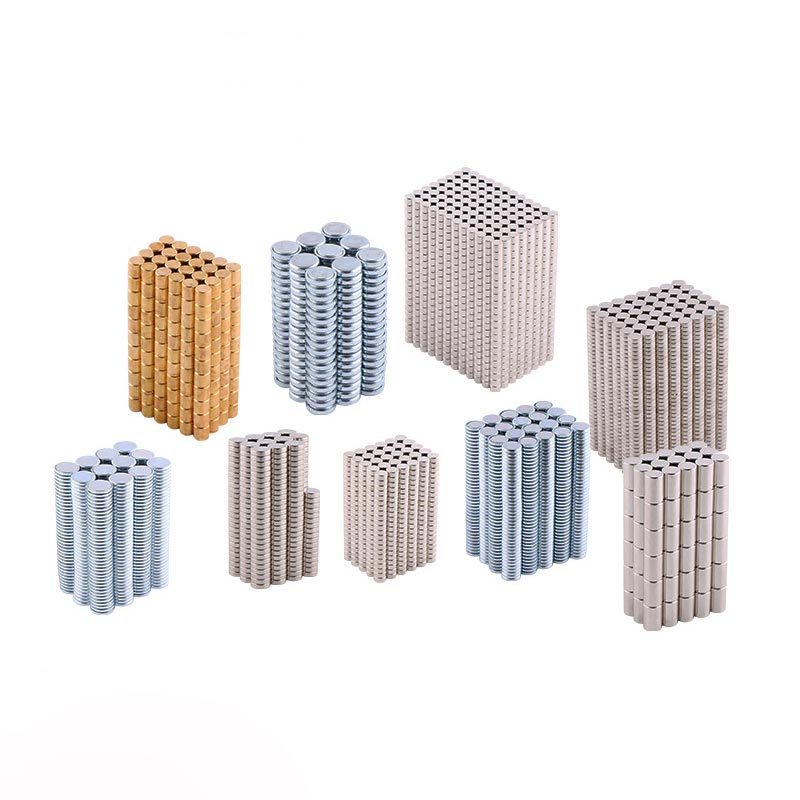

Az alábbi táblázat a szinterezett NdFeB standard méreteit és hozzávetőleges tartóerőit mutatjalemezmágnesekNi-Cu-Ni bevonattal. Egyedi méretek, minőségek (N35-N52) és bevonatok (Zn, Epoxy, Au stb.) kérésre elérhetők. A húzóerőt egy 10 mm vastag acéllemezen mérik.

Átmérő (mm)	Vastagság (mm)	Fokozat	kb. Súly (g)	Tipikus húzóerő (kg)
6.0	2.0	N45	0.44	1,2 kg
10.0	3.0	N45	1.75	3,5 kg
15.0	5.0	N45	6.2	8,5 kg
20.0	10.0	N45	24.8	22 kg
30.0	10.0	N45	55.8	45 kg
Szokás	0,5-50	Minden	Számított	Szimulált

Fontos kezelési szempont

Lemezmágneseknagy átmérő-vastagság arányú (vékony korongok) érzékenyebbek a mechanikai igénybevétel hatására bekövetkező repedésre. Javasoljuk, hogy a kezeléshez színesfém eszközöket használjon, és nagyobb átmérők esetén kerülje a mágnesek közötti közvetlen érintkezést. Védőcsomagolásunkat (egyedi műanyag tartályok elválasztott dobozokban) kifejezetten a szállítás közbeni sérülések elkerülésére tervezték.

A lemezmágnesek elsődleges alkalmazásai

A lapos, szimmetrikus kialakításlemezmágnesekideálissá teszi őket számos alkalmazáshoz a különböző iparágakban. Kiszámítható mágneses terük és könnyű integrálhatóságuk hozzájárul széleskörű használatukhoz.

Kefe nélküli egyenáramú motorok:Rotorokra szerelve a hatékony, karbantartásmentes működés érdekében autóipari, ipari és fogyasztói alkalmazásokban.
Mágneses érzékelők és kapcsolók:Helyzetérzékelõ, sebességérzékelõ és közelségkapcsoló rendszerekben használatos.
Mágneses tartás és rögzítés:Szerszámtartókhoz, befogókhoz, rögzítésekhez, mágneses záróelemekhez és alkatrészek rögzítéséhez megmunkálás közben.
Akusztikus eszközök:Hangszórók, fejhallgatók és mikrofonok, ahol a lemezmágnesek biztosítják a szükséges mágneses teret a hangátvitelhez.
Orvosi felszerelés:MRI alkatrészek, gyógyszeradagoló rendszerek, sebészeti műszerek és diagnosztikai eszközök.
Mágneses elválasztás:Rácsokba vagy lemezekbe rendezve a vastartalmú szennyeződések folyadékokból és porokból történő eltávolítására.
Szórakoztató elektronika:Okostelefon vibrációs motorok, fényképezőgépek autofókusz mechanizmusai, mágneses töltőcsatlakozók és intelligens otthoni eszközök.
Megújuló energia:Szélturbina generátorok és egyéb tiszta energia átalakító rendszerek.

Minőségi tanúsítványok és szabványok

Gyártási folyamataink és minőségirányítási rendszereink nemzetközi szabványoknak megfelelő tanúsítvánnyal rendelkeznek, biztosítva számunkralemezmágnesekmegfelel a globális piacok szigorú követelményeinek, beleértve az autóipar, az orvosi, a repülőgépipar és a fogyasztói elektronikai ipart.

IATF 16949:2016 ISO 9001:2015 ISO 14001:2015 REACH és RoHS SGS tanúsítvánnyal rendelkezik CP65 / EN71

Minden egyes tétellemezmágnesekátfogó tesztelésen esik át, beleértve a méretellenőrzést (optikai kivetítők és CMM használatával), a mágneses tulajdonságok vizsgálatát (hiszterézisgráf), a bevonat vastagságának mérését (röntgen), a tapadási teszteket (szalagos teszt az ASTM D3359 szerint) és a környezeti szimulációt (sópermet vizsgálat az ASTM B117 szerint). Anyagtanúsítványok és vizsgálati jelentések minden gyártási megrendeléshez rendelkezésre állnak.
