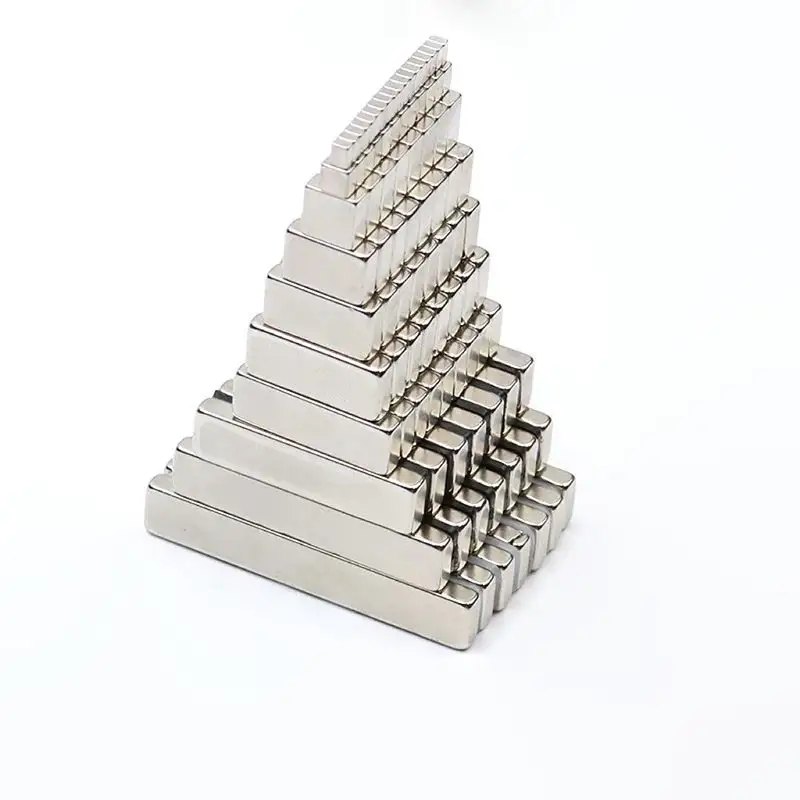

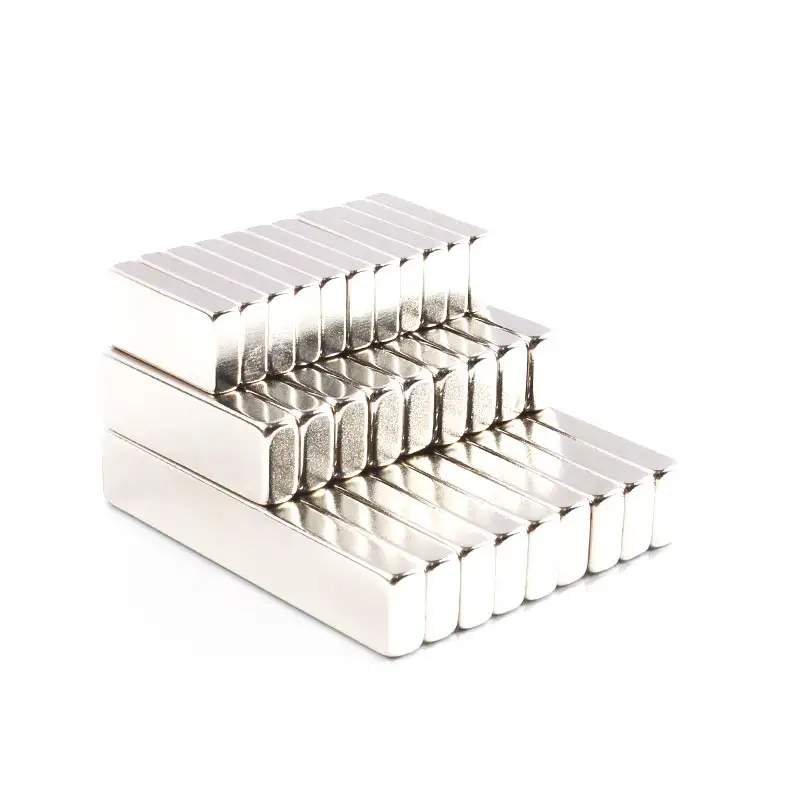

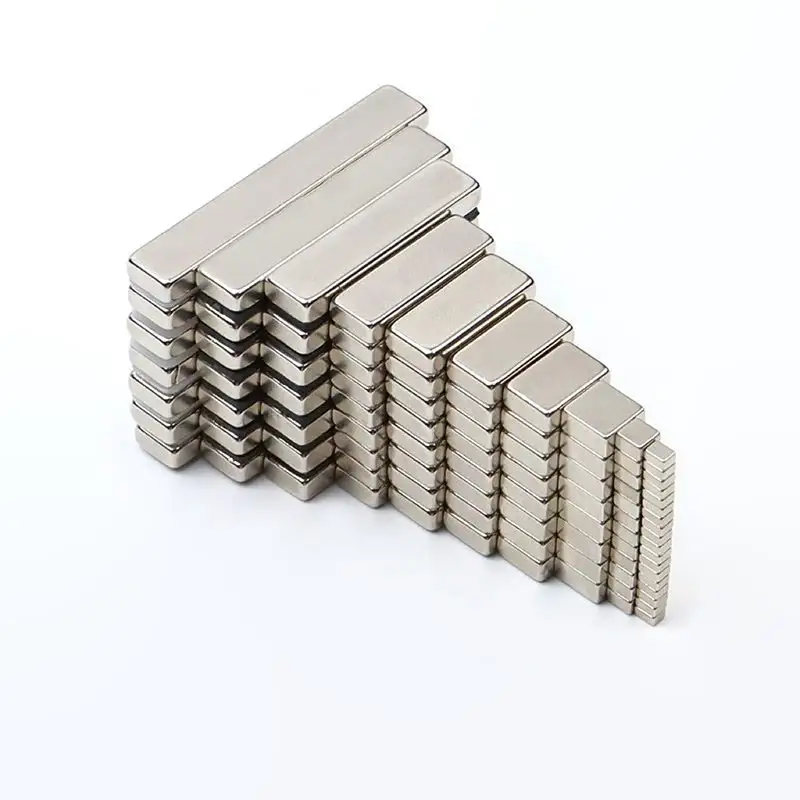

Négyszögletű mágnesek érzékelőkhöz
A Zhaobao Magnet Group nagy pontosságú téglalap alakú mágnesei érzékelőkhöz optimális térstabilitást, szűk tűréseket (±0,01 mm) és egyedi NdFeB/AlNiCo minőséget kínálnak. Reed- és Hall-hatású kapcsolókhoz tervezték, IP67-es tokozással, 550°C-os hőmérséklet-korlátozással és nulla leromlási teljesítménnyel rendelkeznek.
Kérdés küldése
termékleírás
Vásároljon precíziós négyszögletes mágneseket érzékelőkhöz a Zhaobao Magnet Group-tól – kérjen egyedi OEM-ajánlatot és gyors mintaszállítást még ma! Egy 30 éves, 8000 tonnás kapacitású mágnesgyártó által épített érzékelő minőségű téglalap alakú blokkjaink stabil mágneses fluxust biztosítanak a hibamentes kapcsolás érdekében. Az IATF16949 és az ISO9001 szerint tanúsított, szűk tűrésű NdFeB, SmCo és AlNiCo mágneseket kínálunk egyedi házzal és epoxi tokozással, amelyekben több mint 3000 autóipari és automatizálási iparban tevékenykedő globális ügyfél bízik.
Műszaki Alapítvány
Érzékelőkész mágneses anyagok összehasonlítása
Az optimális mágneses ötvözet kiválasztása kritikus fontosságú az érzékelők négyszögletes mágneseinek tervezésekor. A különböző szenzortopológiák, például a reed-kapcsolók, a digitális Hall-effektus reteszek és a lineáris magnetorezisztív (AMR/TMR) IC-k speciális mágneses fluxusprofilokat, fizikai lábnyomokat és hőválaszokat igényelnek. A szokásos kereskedelmi mágnesek gyakran szenvednek a szabályozatlan fluxusdiszperziótól; azonban az érzékelő minőségű állandó mágneseknek egyensúlyban kell lenniük a koercitivitással, a maradék indukcióval és a termikus együtthatókkal.
| Mágneses anyag | Max Energy termék | Max üzemi hőmérséklet (°C) | Az érzékelő alkalmazásának alkalmassága | Költségprofil |
|---|---|---|---|---|
| AlNiCo (alumínium-nikkel-kobalt) | 5,0 – 10,0 MGOe | 550°C-ig | Ideális szélsőséges hőmérsékleti környezetekhez, légi navigációhoz, motorérzékelőkhöz és precíziós reed-kapcsolókhoz. | Közepestől magasig |
| Neodímium (NdFeB) | 35,0 – 54,0 MGOe | 80°C – 240°C | A legnagyobb mágneses energia térfogata; lehetővé teszi a Hall kapcsolók, az autóipari EPS és a mikroérzékelők maximális miniatürizálását. | Mérsékelt |
| Ferrit (kerámia) | 1,1 – 4,5 MGOe | 250°C-ig | Költséghatékony megoldás nagy távolságú közelítéskapcsolókhoz, folyadékszint-úszókhoz és alapmágneses ajtókhoz. | Legalacsonyabb |
| Szamáriumi kobalt (SmCo) | 16,0 – 32,0 MGOe | 350°C-ig | Nagy energia extrém hőállósággal és korróziógátló tulajdonságokkal a védelmi és repülőgép-érzékelők számára. | Magas |
Mérnöki betekintés:A neodímium téglalap alakú blokkok biztosítják az egységnyi térfogatra jutó maximális fluxust, és megnövelt légréseknél mikro-érzékelőket indítanak el. Azokban az alkalmazásokban azonban, ahol a környezet szélsőséges, 300°C feletti hőlökéseket tapasztal, az AlNiCo vagy az SmCo továbbra is a vitathatatlan szabvány.
Hőmérséklet stabilitás, ami számít
A hőmérséklet-ingadozások közvetlenül megváltoztatják a mágneses érzékelők működési és kioldási pontját. A maximális üzemi hőmérséklet vagy a Curie-hőmérséklet túllépése visszafordíthatatlan lemágnesezést okoz, ami az érzékelő meghibásodásához vagy késleltetett aktiválási időzítéshez vezet.
Az űrhajózásban, az autóipari hajtáslánc érzékelésében és az ipari égők vezérlésében a hőkezelés a legfontosabb:
Mágnesezés iránya és érzékelő kioldása
A mágnesezési tengely határozza meg a mágneses tér burkolójának alakját (Gauss-eloszlás), amely meghatározza az érzékelő kapcsolási távolságát és ismételhetőségét. A téglalap alakú geometriák három elsődleges mágnesezési módot kínálnak:
Méretpontosság a megbízható kapcsolásért
A modern, nagy volumenű automatizált összeszerelésben a mágnes vastagságának kisebb változása a felületi térerősség jelentős eltolódását jelenti. Ha egy tétel téglalap alakú mágnes vastagsága ±0,1 mm-rel változik, az érzékelő aktiválási távolsága több milliméterrel eltolódhat, ami hamis triggereket vagy teljes kapcsolási hibát okozhat.
A Zhaobao Magnet Group nagy pontosságú gyémánt tárcsaszeletelést és huzal-EDM köszörülést alkalmaz a szűk mérettűrés ±0,01 mm-ig tartása érdekében. Ez garantálja a tételenkénti Gauss ismételhetőséget ±1,5%-on belül, így nincs szükség az érzékelő elektronikájának dinamikus újrakalibrálására a gyári összeszerelő soron.
Termék integritása
Ház és bevonat: védelem a mágnesen túl
A valós ipari környezetben az érzékelők agresszív folyadékokkal, erős vibrációkkal, vegyi gőzökkel és nedvesség behatolásával találkoznak. A nyers szinterezett permanens mágnesek – különösen a nagy teljesítményű NdFeB – hajlamosak az oxidációra és a ciklikus ütés hatására mikroforgácsolódni. Ezért a csupasz mágnesek helyett a teljesen tokozott, rögzítésre kész mágneses szerelvények szállítására specializálódtunk.
Alkalmazási forgatókönyvek
Reed kapcsolók, Hall érzékelők és egyebek
A téglalap alakú állandó mágneses blokkok univerzális fizikai kioldóként szolgálnak az érintésmentes helyzet- és sebességérzékelési technológiák széles spektrumában:
Az észlelés megoldása korlátokon keresztül
A téglalap alakú mágnesek szenzorokhoz alkalmazásának egyik fő műszaki előnye, hogy képesek mágneses fluxusvonalakat nem ferromágneses záróanyagokon, például rozsdamentes acélon, alumíniumon, üvegen, műanyagon és fán keresztül kivetíteni fizikai mechanikai behatolás nélkül.
Magas hőmérsékletű és durva környezeti megoldások
Ha ellenséges környezetben, például motorterekben, ipari szárítókemencékben, olajkutakban vagy gőzvezetékekben érzékelési követelmények merülnek fel, a hagyományos elektronikus érzékelők meghibásodnak. A hűvös zónában elhelyezett izolált érzékelőelektronikai egység és a közvetlenül a forró zónán belül elhelyezett, hőkeményített AlNiCo vagy SmCo négyszögletes mágneses érzékelők párosításával a folyamatos helyzetérzékelés hőelektronikai hiba nélkül érhető el.
Testreszabás és rendelés
Egyedi méret, minőség és összeállítás
A Zhaobao Magnet Groupnál tudjuk, hogy nincs két egyforma szenzorarchitektúra. Teljes OEM és ODM egyedi tervezést kínálunk közvetlenül az Ön CAD modelljeihez és áramköri tervezési specifikációihoz:
Miért partner a Zhaobao Magnet Group?
Az 1990-es években alapított Zhaobao Magnet Group egy hatalmas, 60 000 négyzetméteres gyártókomplexumot üzemeltet több mint 500 képzett személyzettel, és éves szinten több mint 8 000 tonna ritkaföldfém mágnest termel. A Kínai Tudományos Akadémiával együttműködve közös Állandó Mágnesmérnöki Technológiai Központunkban, amely 22 találmányi szabadalommal rendelkezik, biztosítjuk, hogy nyersanyagaink tisztasága meghaladja a 95%-ot (szemben a 80%-os iparági átlaggal).
Teljes körűen IATF16949, ISO9001, ISO14001 és ISO45001 tanúsítvánnyal rendelkezünk, termékeink megfelelnek a CE, ROHS, REACH, CP65 és CHCC előírásoknak. Több mint 3000 nemzetközi ügyfelet szolgálva ki, köztük a Huaweit, a Samsungot, a General Motorst, a Hitachit, a Volkswagent és a Foxconnt, a nap 24 órájában, a hét minden napján, a hét minden napján 24 órában technikai támogatást nyújtunk, garantált válaszokkal 8 órán belül.
Kérjen egyedi árajánlatot és ingyenes mintacsomagot
Lépjen kapcsolatba külkereskedelmi mérnöki csapatunkkal még ma, és küldje el érzékelő mágnesének CAD rajzait vagy műszaki specifikációit. Tapasztalja meg a zökkenőmentes, akadálymentes kommunikációt és a közvetlen gyári árakat!
