Miben különbözik a gyűrűs mágnes a szilárd mágnestől az alkalmazásokban?

Az ipari mágnesek világában a gyűrűs mágnes és a tömör mágnes közötti választás nem pusztán alak kérdése. Ez egy olyan döntés, amely befolyásolja a mágneses tér eloszlását, a szerelés módját, az összeszerelési folyamatot, és végső soron a teljes rendszer teljesítményét. A szilárd mágnes – legyen az lemez, blokk vagy henger – olyan mágneses teret hoz létre, amely a teljes felületéről árad. AGyűrűs mágnesEzzel szemben egy központi furattal rendelkezik, amely alapvetően megváltoztatja mágneses mezejének geometriáját, és olyan tervezési lehetőségeket nyit meg, amelyek szilárd mágnesekkel nem elérhetők. Azok a mérnökök, akik megértik ezeket a különbségeket, meg tudják határozni a megfelelő mágnest az alkalmazáshoz, legyen az érzékelő, motor, mágneses tengelykapcsoló vagy tartóeszköz.

Arra a kérdésre, hogy miben különbözik a gyűrűs mágnes a szilárd mágnestől az alkalmazásokban, az alkalmazás speciális funkcionális követelményeinek vizsgálatával adható meg a legjobb válasz. A gyűrűs mágnest gyakran használják, ha a mágnest egy tengelyre kell felszerelni, amikor a mágneses mezőt egy meghatározott gyűrű alakú tartományban kell koncentrálni, vagy ha a központi furat szükséges az összeszereléshez vagy beállításhoz. Szilárd mágnest akkor használnak, ha egyetlen ponton erős, koncentrált mezőre van szükség, vagy ha a mágnes egy egyszerű tartó vagy szorító mechanizmus része. Ez a cikk a gyűrűs mágnesek és a szilárd mágnesek átfogó műszaki összehasonlítását tartalmazza, amely kiterjed a mágneses tér geometriájára, a szerelési és összeszerelési szempontokra, az alkalmazás-specifikus kiválasztási kritériumokra, valamint az őket megkülönböztető anyag- és gyártási tényezőkre.

Tartalomjegyzék

• 1. Mi a gyűrűs mágnes, és miben különbözik a szilárd mágnestől?
• 2. Hogyan különbözik a mágneses mező geometriája a gyűrűs és a szilárd mágnesek között?
• 3. Miért részesíti előnyben a szerelés és összeszerelés a gyűrűs mágneseket a forgó rendszerekben?
• 4. Melyek a legfontosabb alkalmazási különbségek a gyűrűs és a tömör mágnesek között?
• 5. Hogyan hasonlítható össze az anyagkiválasztás és a gyártási folyamat?
• 6. Gyakran Ismételt Kérdések (GYIK)
• 7. Következtetés

1. Mi a gyűrűs mágnes, és miben különbözik a szilárd mágnestől?

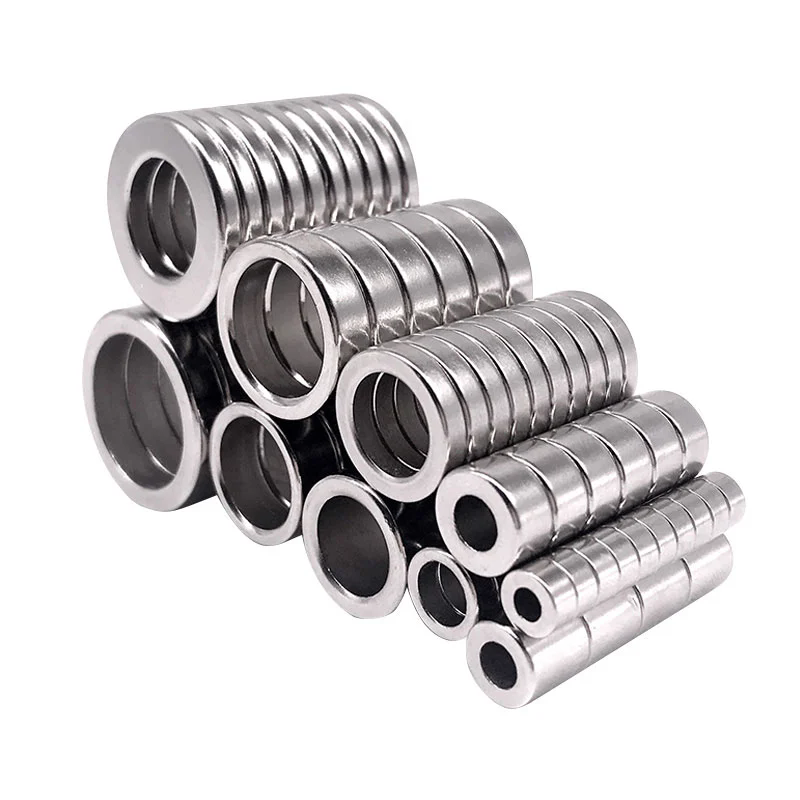

A Ring Magnet egy állandó mágnes központi furattal, amely gyűrű alakú (gyűrűszerű) formát hoz létre. A furat különböző méretű lehet, a kis furattól a nagy nyílásig, amely megközelíti a külső átmérőt. A mágnes lehet axiálisan (a pólusokkal a lapos felületeken) vagy átmérőjűen mágnesezett (a pólusokkal az ívelt felületeken). A mágnesezési irány megválasztása az alkalmazástól függ. Ezzel szemben a tömör mágnesnek nincs központi furata. Ez egy szilárd mágneses anyag, például lemez, blokk vagy henger. A megkülönböztetés geometriailag egyszerű, de funkciójában mélyreható. A gyűrűmágnes központi furata nem csupán súlycsökkentő funkció; ez egy funkcionális elem, amely lehetővé teszi a mágnes tengelyre, csőre vagy menetes rúdra történő felszerelését. Ezenkívül megváltoztatja a mágneses tér eloszlását, és nem a teljes térfogatban, hanem a gyűrű alakú tartományban koncentrálja azt.

A különbség megértéséhez vegye figyelembe az állandó mágnes alapvető fizikáját. A szilárd tárcsás mágnes mágneses tere a középpontjában a legerősebb, és a távolsággal csökken. A mezővonalak az északi pólus homlokzatából erednek, és visszatérnek a déli pólus homlokzatához. A mező általában szimmetrikus a központi tengely körül. A gyűrűs mágnesnek hasonló az általános términtázata, de a központi lyuk alacsonyabb térerősségű tartományt hoz létre a közepén. Ez előnyös lehet olyan alkalmazásokban, ahol a mágnes közepének mentesnek kell lennie a mágneses zavaroktól, például amikor egy érzékelőt helyeznek el a gyűrű közepén. Az alábbi táblázat összefoglalja a gyűrűs mágnes és a tömör mágnes közötti alapvető különbségeket.

atXiamen Zhaobao Magnet Co., Ltd., Gyűrűmágneseket és szilárd mágneseket egyaránt gyártunk, széles anyag- és méretválasztékban. Üzemünk mérnöki csapata segít eldönteni, hogy melyik típus a legmegfelelőbb az Ön alkalmazásához. A választás nem mindig nyilvánvaló; megköveteli a mágneses térkövetelmények, a mechanikai korlátok és az összeszerelési folyamat alapos elemzését. A következő részekben ezeket a tényezőket fogjuk részletesen megvizsgálni.

2. Hogyan különbözik a mágneses mező geometriája a gyűrűs és a szilárd mágnesek között?

A mágnes mágneses tér geometriáját az alakja és a mágnesezési iránya határozza meg. A gyűrűs mágneseknél a központi furat egyedi téreloszlást hoz létre, amely különbözik a tömör mágnesétől. Ennek a különbségnek a megjelenítéséhez képzelje el a mágnesből kiinduló erővonalakat. Egy tömör lemezmágnesben az erővonalak a közepén koncentrálódnak, és szétterülnek, ahogy távolodnak a felülettől. A mező a lemezlap közepén a legerősebb. A gyűrűs mágnesben a mezővonalak a belső és külső átmérők közötti gyűrű alakú tartományban koncentrálódnak. A gyűrű közepén viszonylag gyenge a mező. Ez a különbség kritikus az olyan alkalmazásokban, ahol a mágnest egy érzékelő működtetésére vagy a rendszer egy meghatározott részével való kölcsönhatásra használják.

A mágnesezés iránya egy másik kulcsfontosságú tényező. A gyűrűmágnes többféleképpen is mágnesezhető. Az axiális mágnesezés azt jelenti, hogy a pólusok a gyűrű lapos felületein vannak. Ez a legelterjedtebb típus, és olyan mezőt hoz létre, amely hasonló a tömör lemezhez, de egy lyukkal a közepén. A diametrikus mágnesezés azt jelenti, hogy a pólusok a gyűrű külső átmérőjének ellentétes oldalán helyezkednek el. Ez olyan mezőt hoz létre, amely a gyűrűn át van orientálva, ami hasznos olyan alkalmazásokban, mint például a mágneses kódolók és a forgó érzékelők. A többpólusú mágnesezés azt jelenti, hogy a gyűrű kerülete mentén több északi és déli pólus van. Ezt olyan alkalmazásokban használják, mint a mágneses tengelykapcsolók és a kefe nélküli egyenáramú motorok. Az alábbi táblázat összefoglalja a gyűrűs mágnesek különböző mágnesezési lehetőségeit.

A tér geometriája befolyásolja a mágnes által kifejtett mágneses erőt is. A gyűrűs mágnessel azonos külső átmérőjű és vastagságú tömör mágnes általában nagyobb húzóerővel rendelkezik, mivel több mágneses anyaga van. A gyűrűmágnes tere azonban jobban koncentrálódik a gyűrű alakú tartományban, ami előnyt jelenthet olyan alkalmazásokban, ahol az erőt egy meghatározott területre kell kifejteni. A Xiamen Zhaobao Magnet Co., Ltd.-nél fejlett mágneses szimulációs szoftvert használunk gyűrűmágneseink és szilárd mágneseink téreloszlásának modellezésére. Ez lehetővé teszi számunkra, hogy optimalizáljuk a tervezést az egyes ügyfelek egyedi alkalmazásához.

3. Miért részesíti előnyben a szerelés és összeszerelés a gyűrűs mágneseket a forgó rendszerekben?

Az egyik legjelentősebb gyakorlati különbség a gyűrűs mágnes és a tömör mágnes között a könnyű felszerelés és összeszerelés. A gyűrűs mágnesnek van egy központi furata, amellyel a mágnest tengelyre, csőre vagy rúdra rögzíthetjük. Ez kritikus előny a forgó rendszerekben, mint például a motorok, generátorok és mágneses tengelykapcsolók, ahol a mágnest pontosan egy forgó tengelyen kell középpontba helyezni. Szilárd mágnes nem szerelhető fel ilyen módon; külön tartókonzolra vagy ragasztóra lenne szükség, ami kevésbé pontos és kevésbé megbízható. A gyűrűs mágnes központi furata lehetővé teszi, hogy más alkatrészekkel, például csapágyakkal és távtartókkal együtt egy tengelyre rakható, leegyszerűsítve az összeszerelési folyamatot.

Egy tipikus kefe nélküli egyenáramú motorban például a forgórész egy tengelyből áll, amelyre egy gyűrűs mágnes van felszerelve. A mágnes több pólussal van mágnesezve, és kölcsönhatásba lép az állórész tekercseivel, hogy nyomatékot hozzon létre. A Ring Magnet központi furata lehetővé teszi, hogy a tengelyre préselhető, pontos interferencia illesztéssel, így biztosítva, hogy a mágnes tökéletesen koncentrikus legyen a tengellyel. Ez elengedhetetlen a sima, rezgésmentes működéshez. Egy tömör mágneshez külön agyra vagy tartóra van szükség a tengelyre való rögzítéshez, ami költségesebbé és bonyolultabbá teszi az összeszerelést. Az alábbi táblázat összehasonlítja a gyűrűs mágnesek és a tömör mágnesek rögzítési jellemzőit.

A könnyű szerelhetőség kiterjed a mágneses szerelvények, például a mágneses tengelykapcsolók és a mágneses fogaskerekek összeszerelésére is. Ezekben az összeállításokban több mágnes van elrendezve meghatározott mintázatban a kívánt mágneses kölcsönhatás elérése érdekében. A gyűrűs mágnesek könnyen felszerelhetők közös tengelyre vagy közös házba, így biztosítva a pontos igazítást és távolságot. Ezt sokkal nehezebb elérni tömör mágnesekkel, amihez egyedi rögzítésekre és beállítási eljárásokra lenne szükség. Üzemünkben nagy tapasztalattal rendelkezünk a gyűrűs mágneseket használó mágneses szerelvények tervezésében és gyártásában. Komplett szerelvényeket tudunk biztosítani, amelyek készen állnak a telepítésre, így ügyfeleink időt és fáradságot takarítanak meg.

4. Melyek a legfontosabb alkalmazási különbségek a gyűrűs és a tömör mágnesek között?

A gyűrűs mágnes és a tömör mágnes közötti választást végső soron az alkalmazás speciális követelményei határozzák meg. Noha mindkét típusú mágnes használható az alkalmazások széles körében, vannak olyan alkalmazások, ahol az egyik típus egyértelműen jobb. Ezen alkalmazási különbségek megértése elengedhetetlen a megfelelő kiválasztáshoz. Az alábbi táblázat összefoglalja a gyűrűs mágnesek és a tömör mágnesek közötti alkalmazási különbségeket.

Az alkalmazási különbségek nem mindig egyértelműek. Egyes esetekben a gyűrűs mágnes használható olyan alkalmazásokban, amelyek hagyományosan szilárd mágnest használnak, és fordítva. Például egy gyűrűs mágnes használható a rögzítéshez, ha egy csavarhoz vagy csavarhoz központi furat szükséges. Szilárd mágnes használható egy érzékelőben, ha az érzékelőt úgy tervezték, hogy érzékelje a mágnes közepén lévő mezőt. A döntésnek a mágneses térkövetelmények, a mechanikai korlátok és a költségek alapos elemzésén kell alapulnia. A Xiamen Zhaobao Magnet Co., Ltd.-nél szorosan együttműködünk ügyfeleinkkel annak érdekében, hogy megértsük alkalmazási követelményeiket, és ajánljuk a legmegfelelőbb mágnestípust. Mérnöki csapatunk mágneses szimulációs és prototípus-készítési szolgáltatásokat tud nyújtani a terv érvényesítéséhez a gyártás előtt.

5. Hogyan hasonlítható össze az anyagkiválasztás és a gyártási folyamat?

Mind a gyűrűs mágnesek, mind a szilárd mágnesek mágneses anyagok széles skálájából gyárthatók, beleértve a neodímiumot (NdFeB), a szamárium-kobaltot (SmCo) és a ferritet. Az anyagválasztás a szükséges mágneses szilárdságtól, az üzemi hőmérséklettől és a költségektől függ. A neodímium a legerősebb és leggyakrabban használt anyag a nagy teljesítményű alkalmazásokhoz, de alacsonyabb üzemi hőmérsékleti határa van, mint a szamárium-kobaltnak. A ferrit gyengébb, de sokkal olcsóbb, és kiváló korrózióállósággal rendelkezik. Az alábbi táblázat összehasonlítja ezen anyagok legfontosabb tulajdonságait.

A gyűrűmágnesek gyártási folyamata bonyolultabb, mint a tömör mágneseké, különösen az átmérős vagy többpólusú mágnesezett gyűrűk esetében. A gyűrűt a megfelelő méretre kell préselni vagy megmunkálni, és a mágnesezést pontosan kell alkalmazni a kívánt pólusmintázat eléréséhez. A többpólusú mágnesezéshez speciális mágnesező készülékre van szükség, amelynek tervezése és gyártása költséges lehet. A gyűrűs mágnesek vizsgálatához speciális berendezésekre is szükség van, például Helmholtz-tekercsre vagy mágneses térleképezőre a pólusmintázat és a térerősség ellenőrzéséhez. Üzemünkben fejlett mágnesező és ellenőrző berendezésekbe fektettünk be annak érdekében, hogy gyűrűs mágneseink megfeleljenek a legigényesebb előírásoknak is. A mágnesek korrózió elleni védelmére számos bevonatot is kínálunk, beleértve a nikkelt, a cinket, az epoxit és a Parylene-t. A minőség és a precizitás iránti elkötelezettségünk a gyűrűmágnesek megbízható szállítójává tett bennünket vásárlóink ​​számára szerte a világon.

6. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Használható-e gyűrűs mágnes szilárd mágnes helyett tartó alkalmazásban?

Válasz: Bizonyos esetekben igen. Gyűrűs mágnes használható a rögzítéshez, ha a központi furat csavarhoz, csavarhoz vagy más rögzítési módhoz szükséges. Azonban a szilárd mágnes általában nagyobb húzóerőt biztosít azonos külső átmérő és vastagság esetén, mivel több mágneses anyaga van. Ha a tartóerő kritikus, és nincs szükség központi furatra, általában egy tömör mágnes a jobb választás.

2. kérdés: Mi az előnye a többpólusú gyűrűs mágnesnek az axiálisan mágnesezett gyűrűs mágnessel szemben?

Válasz: A többpólusú gyűrűmágnesnek több északi és déli pólusa van a kerülete körül, míg az axiálisan mágnesezett gyűrűmágnesnek csak a lapos felületein vannak pólusok. A többpólusú konfigurációt olyan alkalmazásokban használják, amelyek gyorsan váltakozó mágneses teret igényelnek, mint például kefe nélküli egyenáramú motorok, mágneses kódolók és mágneses csatolások. Simább nyomatékgenerálást és pontosabb pozícióvisszajelzést tesz lehetővé.

3. kérdés: Hogyan válasszam ki a megfelelő mágnesezési irányt a gyűrűmágnesemhez?

Válasz: A mágnesezési irány megválasztása az alkalmazástól függ. Az axiális mágnesezést akkor használják, ha a mágneses teret a gyűrű tengelye mentén kell irányítani, például tartó alkalmazásban vagy egyszerű érzékelőben. A diametrikus mágnesezést akkor alkalmazzák, ha a mezőt a gyűrűn keresztül kell irányítani, például egy forgó jeladóban. A többpólusú mágnesezést akkor alkalmazzák, ha gyorsan váltakozó mezőre van szükség, például motorban vagy mágneses csatolásban. Technikai csapatunk segít kiválasztani az alkalmazáshoz optimális mágnesezési irányt.

4. kérdés: Mi a neodímium gyűrűs mágnes maximális üzemi hőmérséklete?

Válasz: A neodímium gyűrűs mágnes maximális üzemi hőmérséklete az anyag minőségétől függ. A standard minőségek maximális üzemi hőmérséklete 80°C. A magas hőmérsékletű minőségek akár 150°C-on vagy akár 200°C-on is működhetnek, de ezeknek a minőségeknek kisebb a mágneses erőssége. A magas hőmérsékletet és nagy mágneses szilárdságot igénylő alkalmazásokhoz a szamárium-kobalt az előnyben részesített anyag.

5. kérdés: Testreszabhatók-e a gyűrűs mágnesek meghatározott méretekhez és tűrésekhez?

Válasz: Igen, a gyűrűs mágnesek testreszabhatók bizonyos méretekhez és tűrésekhez. A Xiamen Zhaobao Magnet Co., Ltd.-nél egyedi gyártási szolgáltatásokat kínálunk gyűrűmágnesekhez, méretek és formák széles választékában. A mágneseket pontos tűréshatárig megmunkáljuk, egyedi bevonatokat alkalmazunk, és az Ön pontos specifikációi szerint mágnesezzük. Mérnöki csapatunk együttműködik Önnel, hogy megtervezze a tökéletes gyűrűs mágnest az alkalmazásához.

7. Következtetés

A gyűrűs mágnes és a tömör mágnes közötti különbség több, mint egy lyuk jelenléte. Ez alapvető különbség a mágneses tér geometriájában, a rögzítési képességben és az alkalmazási alkalmasságban. A gyűrűs mágnes az előnyben részesített választás, ha a mágnest tengelyre kell felszerelni, ha a mezőt egy gyűrű alakú tartományba kell koncentrálni, vagy ha többpólusú mezőre van szükség. A tömör mágnes akkor előnyös, ha nagy, koncentrált húzóerőre van szükség, vagy ha a mágnesnek egy egyszerű tartó- vagy szorítómechanizmus részét kell képeznie. Ezeknek a különbségeknek a megértése elengedhetetlen azon mérnökök és tervezők számára, akik mágnest írnak elő termékeikhez. A Xiamen Zhaobao Magnet Co., Ltd.-nél rendelkezünk azzal a szakértelemmel és gyártási kapacitással, hogy a gyűrűs mágneseket és a tömör mágneseket a legmagasabb szabványoknak megfelelően állítsuk elő. Üzemünk fejlett anyagokat, precíziós gyártási folyamatokat és szigorú minőség-ellenőrzést alkalmaz annak érdekében, hogy minden általunk gyártott mágnes megfeleljen ügyfeleink követelményeinek.
