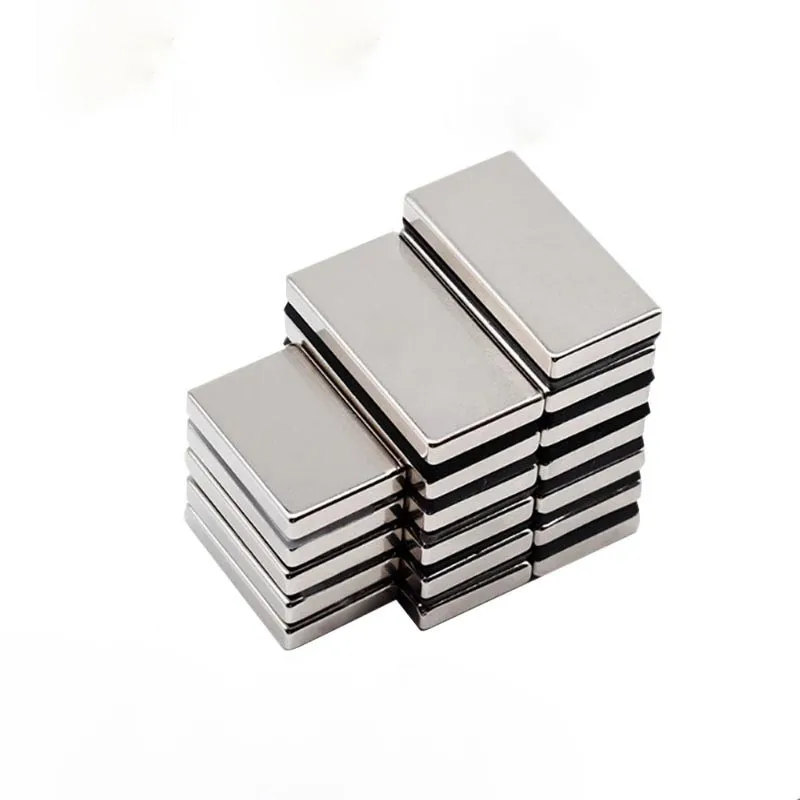

Neodímium négyszögletes mágnesek

A Zhaobao Magnet Group egyedi neodímium téglalap alakú mágneseket szállít nagykereskedelmi vásárlók számára. 30 éves gyártási tapasztalattal épített gyárunk fejlett vákuumtechnológiával oldja meg a nagyméretű szinterezési torzítást. Szigorú ±0,05 mm-es tűréseket, egyenletes mágneses fluxust és robusztus korróziógátló bevonatokat biztosítunk. A CAS-szal együttműködve nagy teljesítményű mágneses megoldásokat szállítunk világszerte.

Mágneses paraméterek Br, Hcj, BHmax és hőmérsékleti képességek (IEC szabványos igazítás)

Az elválasztókhoz használt ipari rúdmágnesek megfelelő meghatározásához a tervezőmérnököknek meg kell érteniük a nemzetközi szabványok, például az IEC 60404-5 (Mágnesesen kemény anyagok mágneses tulajdonságainak mérési módszerei) által meghatározott kulcsfontosságú mágneses tulajdonságok közötti alapvető kapcsolatot.

Maradék fluxussűrűség (Br)

A Teslában (T) vagy Gaussban (G) kifejezett maradék fluxussűrűség a telített mágnesben megmaradó mágneses indukciót méri, amikor a mágneses tér intenzitása nullára csökken. A magasabb Br-értékek közvetlenül korrelálnak az erősebb mágneses tartóerővel vagy a nagyobb mágneses fluxus kimenettel keskeny légrésekben. A szobahőmérsékleten működő normál neodímium téglalap alakú mágneseknél az olyan minőségek, mint az N52 vagy N54, elérik az 1,45 Teslát meghaladó Br-értéket.

Koercivitás és belső koercitivitás (Hcb és Hcj)

A koercitivitás a mágneses anyag lemágnesezéssel szembeni ellenállását jelenti. A normál koercitivitás (Hcb) a mágneses indukció nullára csökkentéséhez szükséges mágneses térerősséget jelöli, míg a belső koercitív (Hcj) azt a térerőt méri, amely a belső polarizáció teljes nullára csökkentéséhez szükséges. Igényes működési környezetben, ahol az elválasztó rúdmágnesei fordított mágneses mezővel vagy magas üzemi hőmérséklettel szembesülnek, a magasabb Hcj kritikus az állandó lemágnesezés elkerülése érdekében.

Maximális energiatermék (BHmax)

A maximális energiatermék Mega-Gauss-Oerstedben (MGOe) vagy kilojoule per köbméterben (kJ/m³) mérve határozza meg a mágnesben tárolt maximális mágneses energiasűrűséget. Az indukció (B) és a térerősség (H) csúcsszorzatát jelenti a lemágnesezési görbe mentén. A magasabb BHmax lehetővé teszi a mérnökök számára, hogy minimalizálják az alkatrészek méretét, miközben fenntartják a szükséges mágneses teljesítményt.

A termikus együtthatók és a munkahőmérséklet kapcsolata

A szinterezett NdFeB anyagok hőmérsékletfüggő tulajdonságokkal rendelkeznek. Az α(Br) mágneses indukció hőmérsékleti együtthatói általában -0,09% és -0,12% között mozognak Celsius-fokonként, míg a belső koercitív β(Hcj) hőmérsékleti együtthatója -0,50% és -0,65% között van Celsius-fokonként. A hőmérséklet emelkedésével a hőkeverés csökkenti a Br-t és a Hcj-t is. Amikor a magas hőmérsékletű alkalmazásokhoz használható rúdmágneseket választanak ki, a mérnököknek olyan hőálló fokozatokat kell kiválasztaniuk (M, H, SH, UH, EH, AH sorozat), amelyek elegendő Hcj-t tartanak fenn, hogy megakadályozzák a visszafordíthatatlan termikus lemágnesezést maximális üzemi hőmérsékleten.

Precíziós szinterezési torzításszabályozás nagy téglalap alakú mágnesekhez

A nagyméretű neodímium négyszögletes mágnesek gyártása komoly technikai kihívásokat jelent, különösen az anizotróp zsugorodás és deformáció tekintetében a magas hőmérsékletű folyadékfázisú szinterezés során. Mivel az NdFeB porszemcsék a préselés során erős mágneses térben helyezkednek el, a tömörítési sűrűség és a zsugorodási arány jelentősen eltér a párhuzamos irány (igazítási tengely) és a merőleges irány között.

Orientált mágneses mező préselés és sűrűség egyenletessége

A súlyos vetemedést okozó sűrűségi gradiensek kiküszöbölése érdekében a Zhaobao Group fejlett szalagöntési technológiát alkalmaz, hidrogén dekrepitációval (HD) és sugárőrléssel kombinálva, hogy ultrafinom részecskéket állítson elő egyenletes szemcseméret-eloszlással (3-5 mikron). A tömörítési szakaszban automatikus, többüregű mágneses mezőpréseink valós idejű nyomás-visszacsatolást alkalmaznak, hogy egyenletes zöld sűrűséget biztosítsanak a nagy téglalap alakú formákban.

Speciális szinterező tálcák és légkörszabályozás

Az 1000°C-ot meghaladó hőmérsékleten végzett vákuumszinterelés során kiváló minőségű téglalap alakú blokkokat helyeznek el speciálisan kialakított, súrlódásmentes kerámia bevonatú molibdén szinterező lemezekre. Ez lehetővé teszi a korlátlan mikroszkopikus zsugorodást, megakadályozva az élhajlítást és az íj deformációját okozó fizikai húzóerőket. Ezenkívül többzónás, számítógéppel vezérelt vákuumkemencéink ±2°C-on belüli hőmérsékleti mező egyenletességet garantálnak a teljes kemencetérfogatban.

Precíziós köszörülés és soron belüli ellenőrzés

A szinterezést és a többlépcsős hőkezelést (hevítést) követően nagyméretű neodímium téglalap alakú mágneseink nagy pontosságú duplatárcsás felületi csiszoláson, huzalos szikraforgácsoláson és CNC-szeletelésen esnek át. Az integrált nagysebességű lézeres mérőrendszerek valós időben figyelik a méretpontosságot a hosszon, szélességen és vastagságon keresztül, biztosítva a szigorú mechanikai tűréshatárok (±0,05 mm vagy ennél szűkebb) szigorú betartását.

Alkalmazásválasztási útmutató: minőségek, bevonatok és munkakörülmények

A megfelelő mágnesminőség és felületvédelem kiválasztása elengedhetetlen a hosszú távú működési stabilitáshoz. Az alábbiakban mérnöki kiválasztási mátrixunk található a szeparátorokhoz való rúdmágnesekhez, amelyek speciális ipari környezetekhez vannak szabva:

Beszerzési és minőségbiztosítási útmutató

A Zhaobao Magnet Group garantálja a teljes átláthatóságot, a szigorú minőség-ellenőrzést és a hibamentes gyártási szabványokat az ISO/IATF 16949 tanúsítvány alapján. Az elválasztókhoz készült egyedi rúdmágnesek minden szállítmánya 100%-os mágneses fluxusvizsgálaton és méretellenőrzésen esik át.

Mérettűrés ellenőrző lista

Az egyedi gyártási sorozatok kiadása előtt tekintse át és erősítse meg műszaki mérnökcsapatunkkal a következő fizikai paraméterek specifikációit:

• Hosszúság (hossz) × szélesség (Sz) × vastagság (T):Határozza meg a méreteket milliméterben (mm) a szükséges tűrésekkel (szabvány: ±0,05 mm; pontosság: ± 0,02 mm).
• A mágnesezés iránya:Adja meg, hogy a tájolás a vastagságon (T mentén), a hosszon (L) vagy a szélességen (W) keresztül történjen.
• Sarokletörések / sugarak:Jelölje meg a szükséges élkezeléseket (pl. 0,5 mm-es letörés vagy R0,5 mm-es lekerekített élek), hogy megakadályozzák a széttöredezést az összeszerelés során.
• A bevonat specifikációi:Határozza meg a felületkezelés vastagságát (pl. Ni-Cu-Ni 12-25 mikron) és a szükséges sópermetezési ellenállási órákat (pl. 48 óra, 96 óra, 240 óra).
• Termikus működési korlát:Erősítse meg a folyamatos és csúcs üzemi hőmérsékletet a megfelelő koercitív kiválasztásához.

Ingyenes minta jelentkezési folyamat

A minősített OEM/ODM projektekhez ingyenes mintatesztet biztosítunk a tervezési ciklus felgyorsítása érdekében:

1. Műszaki követelmény benyújtása:Lépjen kapcsolatba értékesítési mérnöki csapatunkkal műszaki rajzaival, célalkalmazási adataival és mennyiségeivel.
2. Mérnöki értékelés és CAD áttekintés:Kutatási és fejlesztési csapatunk 24 órán belül felülvizsgálja a tervét, hogy ellenőrizze a mágneses megvalósíthatóságot és a tűréshalmazokat.
3. Mintagyártás:A szabványos méretű mintákat 3-5 munkanapon belül kiszállítjuk; egyedi szinterezett prototípusok 7-10 napon belül.
4. Teljesítményteszt jelentést tartalmaz:Minden mintacsomag tartalmaz hiszterézis görbe (lemágnesezési görbe) vizsgálati jelentéseket, bevonatvastagság jelentéseket és méretellenőrzési lapokat.

A Zhaobao Magnet Group-ról

Az 1990-es években alapított Zhaobao Magnet Group egy 30 éves mágnesgyár, és az egyik legkorábbi ritkaföldfém-mágnesek gyártásával foglalkozó vállalat Kínában. 30 évnyi fejlesztés, folyamatos befektetés, valamint az erős mágnesek területén végzett szigorú kutatás és fejlesztés után a Zhaobao Group egy nagy állandó mágneses termékgyártóvá nőtte ki magát, amely integrálja a kutatást és fejlesztést, a gyártást és az értékesítést. Fő mágnesgyárunk 60 000 négyzetméteren terül el, és több mint 500 képzett alkalmazottat foglalkoztat. Napjainkban a kiváló minőségű, erős neodímium mágnesek éves kibocsátása meghaladja a 8000 tonnát, ami megalapozza pozíciónkat vezető állandó mágnesgyártó bázisként Kínában.

A Zhaobao Group különféle állandó mágnesek, köztük neodímium mágnesek, ferritmágnesek, SmCo mágnesek és AlNiCo mágnesek gyártására specializálódott. Ezek a termékek különféle globális ágazatokat szolgálnak ki, beleértve az autógyártást, az elektronikát, a telekommunikációt, az orvosi berendezéseket, a repülőgépgyártást és az ipari automatizálást. A mágneses technológiát alapvető kompetenciánkként kihasználva egyedi mágneses szerelvényeket, mágneses szerszámokat, mágneses játékokat és speciális mechanikai berendezéseket is fejlesztünk. A szabványos méreteken túl személyre szabott mérnöki tervezést, precíziós megmunkálást és egyedi gyártást kínálunk a nagy teljesítményű neodímium téglalap alakú mágnesekhez, amelyek pontosan megfelelnek az ügyfelek szigorú mérnöki követelményeinek.

Gyakran Ismételt Kérdések

1. kérdés: Ha a neodímium téglalap alakú mágnesek forgácsolódnak vagy eltörnek az összeszerelés során, ki a felelős?

A szinterezett neodímium mágnesek intermetallikus kristályszerkezetük miatt eredendően törékeny anyagok. Ha a nem megfelelő csomagolás vagy szállítási kezelés miatt kár keletkezik, a Zhaobao Group teljes felelősséget vállal, és azonnali ingyenes cserét biztosít. Ha a belső összeszerelés során repedések lépnek fel a helytelen kezelés miatt, mérnöki csapatunk segítséget nyújt speciális, nem mágneses szerelvények és védő lökhárítók tervezésében, hogy megakadályozzák a forgácsolást.

2. kérdés: Mi történik, ha a mágnesek elvesztik mágnesezettségét óceáni áruszállítás vagy légi szállítás során?

Az árnyékolatlan mágnesek lemágnesezést szenvedhetnek, vagy szállítási veszélyeket okozhatnak, ha erős külső mezőknek vagy erős hőmérséklet-ingadozásoknak vannak kitéve. A Zhaobao Group minden exportot egyedi mágneses árnyékoló konténerekbe (vasbélésű dobozokba) csomagol, amelyek megfelelnek az IATA veszélyes árukra vonatkozó előírásainak és az óceáni fuvarozási szabványoknak. Garantáljuk nulla teljesítményveszteséget vagy lemágnesezést a szállítás során normál logisztikai körülmények között.

3. kérdés: Hogyan garantálja a mágneses konzisztenciát egy 100 000 téglalap alakú darab nagy tételében?

A statisztikai folyamatszabályozás (SPC) mellett automatizált, 100%-os mágneses fluxusszűrő berendezést alkalmazunk. Minden mágneses tételt tesztelnek Br, Hcj és maximális energiatermék konzisztenciára. Garantáljuk, hogy a felületi mágneses tér eltérése ugyanazon a tételen belül szigorúan ±1,5% és ±2,0% között marad.

4. kérdés: A neodímium téglalap alakú mágnesek szinterezés után közvetlenül megmunkálhatók vagy fúrhatók?

A szinterezés utáni szabványos acélszerszámokkal végzett közvetlen mechanikus vágás vagy fúrás erősen ellenjavallt, mivel a helyi melegítés termikus lemágnesezést és az NdFeB-por szikraégetését válthatja ki. Minden összetett alakítást, hornyolást vagy lyukfúrást el kell végezni a végső mágnesezés előtt, gyémánthuzalfűrészeléssel vagy CNC ultrahangos köszörüléssel folyamatos folyékony hűtőfolyadék áramlás mellett.

5. kérdés: Hogyan segít a Zhaobao Magnet Group, ha váratlan motoros gerjesztési veszteséget tapasztalunk?

Műszaki csapatunk a Kínai Tudományos Akadémiával közösen létrehozott "Állandó Mágneses Motor Mágnes Műszaki Technológiai Központtal" együttműködve hibaelemzést végez az elromlott mágneseken. Teszteljük a hőtörténetet, a mikroszerkezeti oxidációt és a lemágnesezési görbéket, hogy pontosan meghatározzuk a kiváltó okot – legyen szó termikus túlterhelésről, fordított térkiugrásokról vagy bevonathibáról –, és újratervezett, nagy koercitív csereminőségeket szállítunk (például SH, UH vagy EH sorozatra való átállás).
