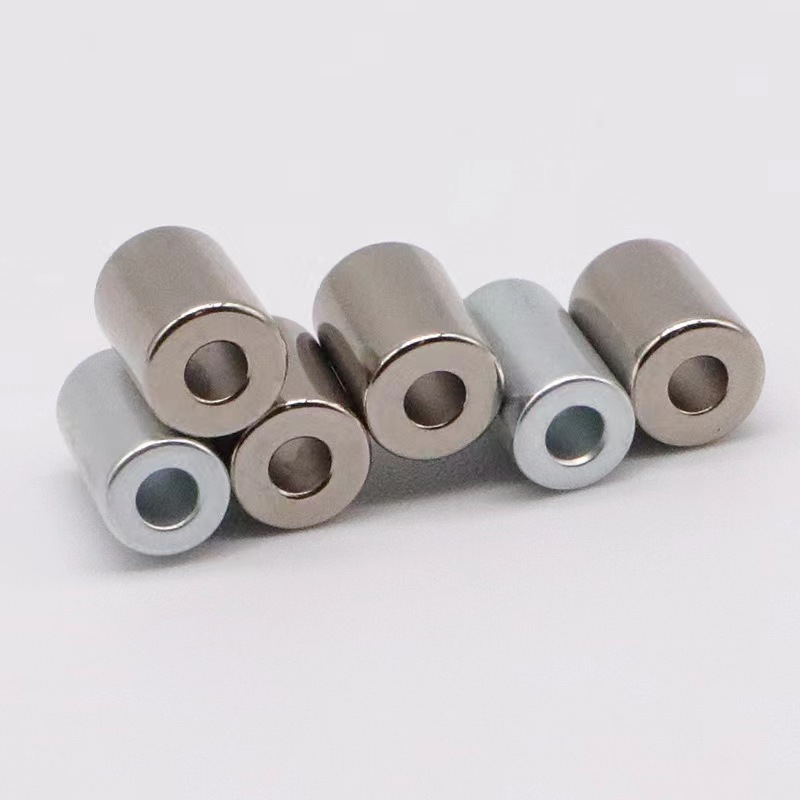

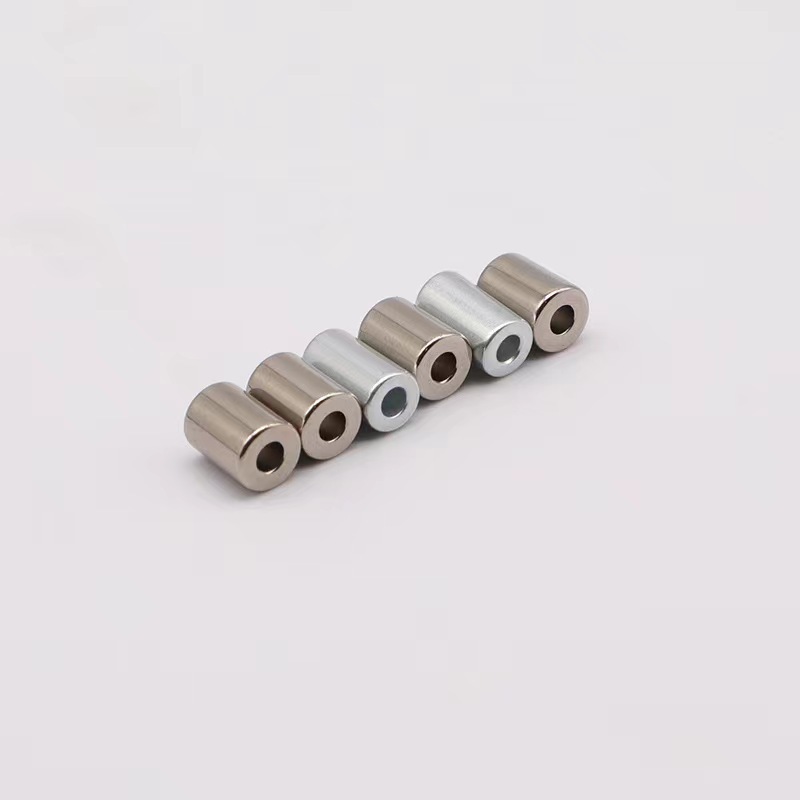

ndfeb gyűrűmágnes

Az optimalizált mágneses térgeometriát igénylő alkalmazásokhoz tervezett NdFeB gyűrűs mágneseink gyűrűs kialakításukkal hatékony mágneses fluxuskezelést biztosítanak. Ezeket a neodímium gyűrű alakú mágneseket kifejezetten motorokhoz, érzékelőkhöz, kódolókhoz és audioberendezésekhez tervezték, ahol toroid konfigurációjuk lehetővé teszi a kompakt mágneses áramkörök kialakítását és a helytakarékos integrációt. Az N35-től az N52-ig terjedő különböző fokozatokban és többféle mágnesezési mintával (axiális, radiális, többpólusú) kapható minden NdFeB gyűrűs mágnes precíziós méretszabályozással, egyenletes mágneses téreloszlással és robusztus védőbevonattal készül, amely megfelel az igényes működési környezeteknek.

Kérdés küldése

termékleírás

NdFeB gyűrűs mágnesek | Nagy teljesítményű neodímium gyűrűs mágnesek motorokhoz és érzékelőkhöz

NdFeB gyűrűs mágnesek: precíziós tervezésű neodímium gyűrűs mágnesek haladó alkalmazásokhoz

Külső átmérő (OD)

3-150 mm

Belső átmérő (ID)

1-120 mm

Vastagság (magasság)

1mm-50mm

Körkörösség

≤0,05 mm

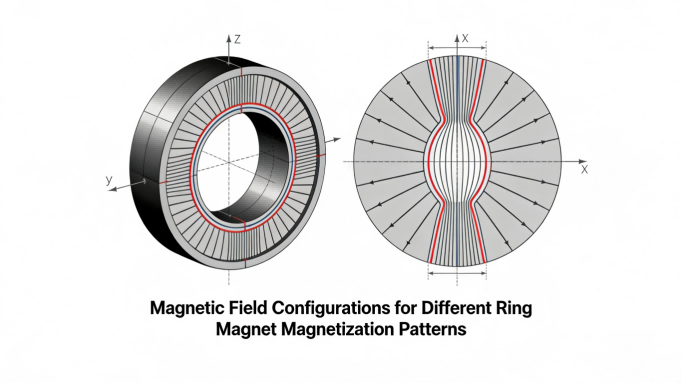

Mágnesezési lehetőségek a gyűrűs mágnesekhez

Axiális mágnesezés:Mágneses pólusok a felső és az alsó oldalon (átmenő vastagság). Ideális axiális fluxusmotorokhoz, mágneses tengelykapcsolókhoz és tartó alkalmazásokhoz, ahol a mágneses tér merőleges a szerelési felületre.

Radiális mágnesezés:Mágneses pólusok a belső és külső hengeres felületeken. Előnyös kefe nélküli egyenáramú motorokhoz, szervomotorokhoz és forgójeladókhoz, ahol a mágneses tér párhuzamos a forgástengellyel.

Többpólusú mágnesezés:Több észak-déli póluspár a kerület körül. Léptetőmotorokban, precíziós pozicionáló rendszerekben és precíz szögfelbontást igénylő kódolókerekekben használják.

A gyűrűs mágneses geometria mérnöki előnyei

Optimalizált mágneses áramkör tervezés

A gyűrű alakú geometriaNdFeB gyűrűs mágnesektermészetesen fókuszált mágneses mezőket hoz létre minimális szórt fluxussal, így ideálisak a precíz térszabályozást igénylő alkalmazásokhoz. Az üreges középpont csökkenti az anyagfelhasználást, miközben fenntartja a hatékony mágneses térfogatot, és lehetővé teszi a tengely vagy alkatrész rögzítését a központon keresztül. Ez a kialakítás különösen előnyös olyan motoros alkalmazásoknál, ahol a gyűrűs mágnes közvetlenül a forgórész tengelyére szerelhető, hatékony légrés mágneses tereket hozva létre minimális mágneses áramköri veszteséggel.

Precíziós méretszabályozás

Konzisztens gyártásNdFeB gyűrűs mágnesekspeciális szerszámokat és folyamatszabályozást igényel a koncentrikusság (általában ≤0,05 mm), a párhuzamos felületek és a pontos belső/külső átmérő-viszonyok fenntartása érdekében. CNC-vezérlésű gyémántcsiszoló és -szeletelő berendezésünk ±0,02 mm-es mérettűrést tart fenn a kritikus felületeken, míg a szinterezés közbeni speciális rögzítés megakadályozza a vetemedést és fenntartja a körkörösséget. A pontos geometria biztosítja a megfelelő illeszkedést a szerelvényekbe és az egyenletes mágneses teljesítményt a gyártási tételek között.

Egységes bevonat alkalmazása

Védőbevonatok felviteleNdFeB gyűrűs mágnesekegyedi kihívásokat jelent a belső és külső felületek komplex geometriája miatt. Automatizált galvanizálási vonalaink speciálisan tervezett rögzítést és optimalizált fürdőkeverést alkalmaznak, hogy egyenletes Ni-Cu-Ni bevonatot biztosítsanak (12-15 μm teljes vastagság) minden felületen, beleértve a belső furatot is. A kritikus alkalmazásokhoz továbbfejlesztett bevonatolási lehetőségeket kínálunk, beleértve az élek epoxigyanta tömítését, hogy megakadályozzák a korróziós helyeket a kihívást jelentő belső átmérőjű területen.

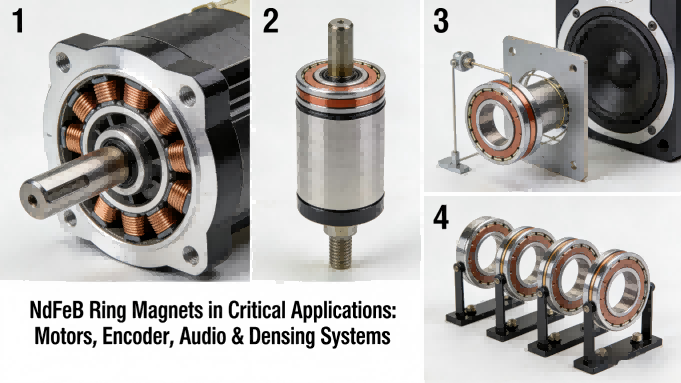

Az NdFeB gyűrűs mágnesek elsődleges alkalmazásai

Motorrendszerek

Kefe nélküli egyenáramú motorok, szervomotorok, léptetőmotorok, orsómotorok és generátorrotorok, amelyek kompakt, hatékony mágneses áramkört igényelnek.

Érzékelők és kódolók

Forgó jeladók, helyzetérzékelők, sebességérzékelők és mágneses 编码 rendszerek, amelyek precíz szögmérést igényelnek.

Audio berendezések

Hangszórók, mikrofonok, fejhallgatók és hangátalakítók, amelyek gyűrűs mágneses geometriát használnak az optimalizált mágneses mezők érdekében.

Orvosi eszközök

MRI alkatrészek, sebészeti műszerek, diagnosztikai berendezések és orvosi pumpák, amelyek precíziós mágneses alkatrészeket igényelnek.

Műszaki adatok: szabványos NdFeB gyűrűs mágnessorozat

Az alábbi táblázat részletezi standard termékkínálatunkatNdFeB gyűrűs mágnesekközös méretekkel és specifikációkkal. Egyedi konfigurációk, beleértve a speciális méreteket, minőségeket, mágnesezési mintákat és bevonatokat, elérhetők az OEM alkalmazásokhoz megfelelő minimális rendelési mennyiséggel.

Sorozatkód	Méretek (OD×ID×H) mm	Elérhető fokozatok	Mágnesezés	Tipikus Gauss (felület)	Húzóerő*	Elsődleges alkalmazások
RR-10	10×5×3	N35, N38, N42	Tengelyirányú	2300-2500 G	0,8 kg	Kis szenzorok, mikro motorok
RR-20	20×10×5	N38, N42, N45	Axiális/Radiális	2400-2600 G	2,5 kg	Enkóderek, kis DC motorok
RR-30	30×15×8	N40, N42, N45H	Sugárirányú	2500-2700 G	6,5 kg	Szervo motorok, hajtóművek
RR-50	50×25×10	N42H, N45SH, N48	Radiális/Multipólus	2600-2800 G	15,0 kg	BLDC motorok, ipari hajtások
RR-80	80×40×15	N45SH, N48H, N50	Többpólusú	2700-2900 G	32,0 kg	Nagy motorok, generátorok
Egyedi gyűrűk	3-150 mm külső átmérőjű tartomány	N30-N55 összes sorozat	Minden minta	2200-3000 G	Alkalmazásspecifikus	Speciális alkalmazások

*A húzóerő acéllemezen mérve közvetlen érintkezéssel. A tényleges tartóerő az illeszkedő felület anyagától, felületétől és érintkezési felületétől függően változik.

Minőségbiztosítás gyűrűs mágneses alkalmazásokhoz

Minden gyártási tételünkNdFeB gyűrűs mágneseka gyűrű alakú geometriákra jellemző átfogó minőségellenőrzésen esik át. Koncentricitásméréseket végzünk forgóasztalos koordináta mérőgépekkel (CMM), belső átmérőjű felületekre speciális szondatartókkal mágneses tértérképezéssel, valamint bevonatvastagság-ellenőrzéssel több ponton belső és külső átmérőn egyaránt. Speciális tesztkészülékeink szimulálják a tényleges szerelési körülményeket, hogy ellenőrizzék a mágneses teljesítményt a reprezentatív alkalmazásokban. A teljes vizsgálati tanúsítványok méretadatokat, mágneses teljesítményparamétereket és bevonatellenőrzést tartalmaznak a teljes nyomon követhetőség érdekében.

IATF 16949:2016 ISO 9001:2015 Koncentricitás tanúsított REACH- és RoHS-kompatibilis Teljes mezőtérképezés Motor alkalmazás tesztelve

A gyűrűs mágnes rögzítésére és beépítésére vonatkozó irányelvek

A megfelelő telepítésNdFeB gyűrűs mágnesekkritikus az optimális teljesítmény és biztonság szempontjából. Részletes műszaki irányelveket adunk, beleértve az ajánlott interferencia illesztéseket (általában 0,02-0,05 mm átmérőjű), a nagy sebességű alkalmazásokhoz szükséges ragasztási protokollokat és a fémházak hőtágulási szempontjait. A többpólusú mágnesezett gyűrűkhöz orientációs jelölést és pontos szögbeállítási referenciákat biztosítunk, hogy biztosítsuk a megfelelő fázisozást a motor- és jeladó-alkalmazásokban. Mérnöki csapatunk alkalmazás-specifikus szerelési javaslatokat tud adni az Ön működési feltételei és teljesítménykövetelményei alapján.

Kérjen gyűrűs mágnesmintákat vagy műszaki konzultációt

Mérnöki csapatunk a gyűrűs mágneses alkalmazásokra specializálódott, és átfogó műszaki támogatást nyújt, beleértve a mágneses áramkör elemzését, a hőteljesítmény értékelését és a szerelési tervezési ajánlásokat. Ingyenes mintát kínálunkNdFeB gyűrűs mágnesekaz Ön konkrét alkalmazásában történő értékeléshez, kiegészítve a tesztbizonyítványokkal és a teljesítményadatokkal. Vegye fel velünk a kapcsolatot méretkövetelményeivel, teljesítményspecifikációival és alkalmazási részleteivel átfogó műszaki ajánlatért és árajánlatért.

Kérjen gyűrűmágneses konzultációt

Gyűrűmágnes specialista: +86-18226620303 (WhatsApp/WeChat) | E-mail: zb25@magnets-world.com | Műszaki válasz 2 munkaórán belül gyűrűmágneses megkeresésekre
