Felületi fluxussűrűség szabványos N35 minőségű neodímium mágnesekhez, a mágneses pólus közepén mérve Hall-effektus Gauss-mérővel, szondaérintkezővel vagy 0,5 mm-es távolsággal.
Termékek
n35 mágnes gauss
Az n35 magnet gauss felületi gauss mérésének megértése elengedhetetlen a megfelelő alkalmazástechnika és mágneses áramkör tervezése szempontjából. A Gauss-érték, amely a mágneses fluxussűrűséget jelenti a mágnes felületén, általában 2200 és 2600 gauss között mozog szabványos N35 konfigurációk esetén, a mágnes geometriáján, a mérési távolságon és az anyag konzisztenciáján alapuló eltérésekkel. Üzemünk átfogó gauss adatokat biztosít minden N35 mágneses termékhez, ellenőrzött körülmények között mérve kalibrált Gauss-mérőkkel, szabványos tesztkészülékekkel, megbízható teljesítmény-előrejelzéseket biztosítva az Ön konkrét alkalmazásaihoz.
Kérdés küldése
termékleírás
N35 mágneses Gauss mérés: Felületi fluxussűrűség előírásai és tesztelése
Tipikus N35 Gauss sorozat
2200-2600 Gauss
Megjegyzés: 0,22-0,26 Teslának felel meg. Az értékek a mágnes alakjától, méretétől és mérési módszerétől függően változnak.
Az N35 Gauss méréseit befolyásoló tényezők

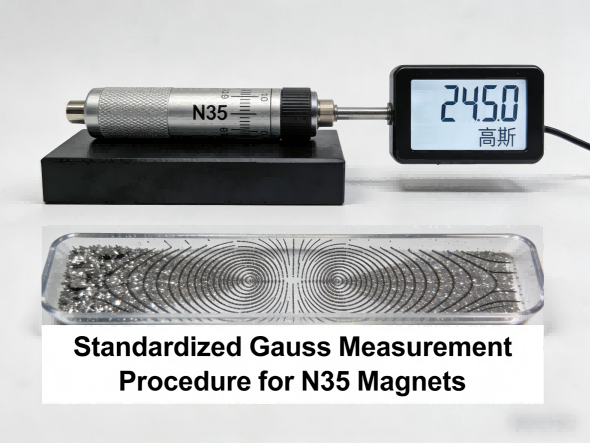

Mérési módszertan
Jelentettékgaussaz értékek a mérési technikától függően jelentősen eltérnek. A mágneses tesztelés során betartjuk az ASTM A977 szabványt, kalibrált Hall-effektus Gauss-mérőket használunk 0,25 mm²-es aktív területű szondákkal. A méréseket szabványos távolságokon (érintkező, 0,5 mm, 1,0 mm) végzik a mágnes felületének középpontjától. AgaussAz N35 mágnesek leolvasása körülbelül 8-12%-kal csökken légrés milliméterenként, így a következetes mérési protokoll elengedhetetlen a különböző mágnesforrások összehasonlító elemzéséhez.

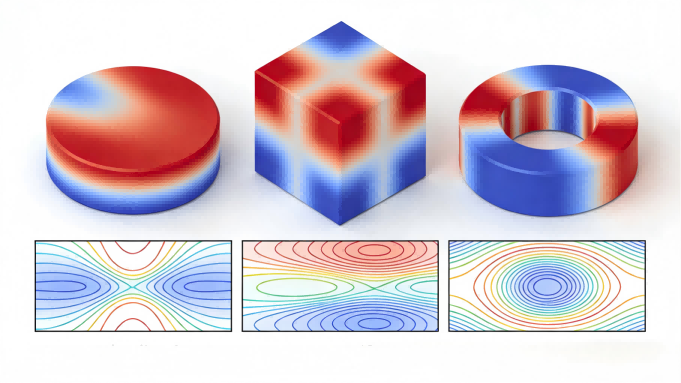

Mágnesgeometria és demagnetizáló hatások
Az N35 mágnesek alakja és méretaránya jelentősen befolyásolja a felületetgaussolvasmányok. A hosszú, vékony mágnesek kisebb felületi fluxussűrűséget mutatnak az erősebb belső demagnetizáló mezők miatt, míg a vastag, rövid mágnesek magasabb értéket mutatnak. Például egy N35 lemezmágnes (10 mm átmérő × 2 mm vastag) általában 2300-2400 gauss, míg ugyanaz az anyag blokk formában (10mm × 10mm × 10mm) elérheti a 2500-2600 gauss értéket is. Műszaki adatlapjaink geometria-specifikusakgaussadatok a pontos alkalmazástervezéshez.
Anyagkonzisztencia és gyártásszabályozás
Következetesgaussa teljesítmény szigorú anyag- és folyamatellenőrzést igényel. N35 mágneseink szűz neodímium anyagokat (≥99,5%-os tisztaságú) használnak, szabályozott diszpróziumtartalommal az egyenletes mágneses tulajdonságok biztosítása érdekében. A szinterezési hőmérsékletek (±2°C) és a mágnesezési térerősség (≥2,0T) statisztikai folyamatszabályozása révén tételről tételre érjük el.gausskisebb, mint ±3%, szignifikánsan alacsonyabb, mint az iparágra jellemző ±8-10% eltérés. Minden egyes gyártási tétel Gauss-leképezésen megy keresztül az egységesség ellenőrzésére.
Mérési szabványok és berendezések
Hall-effektus
Szonda
Szonda
Hall-effektus Gauss-mérők
Lake Shore 475 és F.W. Bell 5180 sorozatú gauss mérőket használunk kalibrált szondákkal, amelyek a NIST szabványok szerint követhetők a pontos fluxussűrűség méréshez.
Teszt
Fixture
Fixture
Szabványosított tesztkészülékek
A precíziós pozicionáló rögzítők biztosítják a szonda egyenletes beállítását és mérési távolságát (± 0,05 mm) az ismételhető Gauss-leolvasások érdekében a gyártási tételekben.
Mező
Térképkészítő
Térképkészítő
Automatizált tereptérképezés
A számítógép által vezérelt 3 tengelyes tértérképező rendszerek teljes fluxussűrűségi profilokat hoznak létre, azonosítva a forró pontokat és az egyenletességi problémákat az N35 mágnesekben.
Temp
Kamra
Kamra
Hőmérséklet tesztelése
A környezeti kamrák mérik a Gauss-ingadozást a hőmérséklet függvényében (-40°C és +80°C között), így teljes körű hőteljesítmény-adatokat szolgáltatnak az N35 mágnesekhez.
N35 Gauss értékek közös mágneses konfigurációk szerint
Az alábbi táblázat tipikus felületet mutat begaussmérések a szokásos N35 mágnesformákhoz és méretekhez. Minden érték a mágnes felületének középpontjában mérve szabványos vizsgálati protokollal, 0,5 mm-es szonda távolsággal. Egyedi konfigurációk és mérési jelentések kérésre rendelkezésre állnak.
| Mágnes forma | Méretek (mm) | Felületi Gauss tartomány | Mérési állapot | Húzóerő korreláció | Közös alkalmazások |
|---|---|---|---|---|---|
| Lemez | Ø10 × 2 | 2300-2400 G | Középen, 0,5 mm-es távolság | 1,2-1,4 kg | Érzékelők, kis tartók |
| Lemez | Ø20 × 5 | 2400-2500 G | Középen, 0,5 mm-es távolság | 4,5 - 5,0 kg | Mechanikai szerelvények |
| Tömb | 10 × 10 × 5 | 2450-2600 G | Középen, 0,5 mm-es távolság | 3,8-4,2 kg | Motor alkatrészek |
| Gyűrű | Ø20/Ø10 × 5 | 2200-2350 G | Középen, 0,5 mm-es távolság | 2,5 - 3,0 kg | Hangszórók, érzékelők |
| Henger | Ø6 × 20 | 2150-2300 G | Középen, 0,5 mm-es távolság | 1,8-2,2 kg | Orvosi eszközök |
| Egyedi forma | Változó | 2100-2550 G | Meghatározott protokoll | Geometria függő | Speciális alkalmazások |
Minőségbiztosítás a Gauss teljesítményért
N35 mágneseink minden gyártási tétele átfogó vizsgálaton esik átgaussteljesítmény-ellenőrzés a többlépcsős tesztelési protokollunkon keresztül. Véletlenszerű mintavételezést végzünk kalibrált gauss mérőkkel, teljes felületi feltérképezést nagyobb mágnesek esetén, és összehasonlító elemzést végzünk referenciastandardokkal. Minőségellenőrző laboratóriumunk hőmérséklet- és páratartalom-szabályozást tart fenn (±1°C, ±5% relatív páratartalom) a tesztelés során, hogy biztosítsa a mérési konzisztenciát. A teszttanúsítványok részletes Gauss mérési adatokat, mérési feltételeket és specifikációs határértékekkel való összehasonlítást tartalmaznak a teljes nyomon követhetőség és a teljesítmény érvényesítése érdekében.
Gauss Performance Tanúsítvánnyal rendelkezik IATF 16949:2016 ASTM A977 kompatibilis NIST Nyomon követhető ISO 9001:2015 Teljes felületi térképezés
Technikai támogatás Gauss-érzékeny alkalmazásokhoz
Speciális alkalmazásokhozgaussaz értékek kritikusak (érzékelő triggerelés, mágneses 编码, precíziós pozicionálás), mérnöki csapatunk speciális támogatást nyújt, beleértve a mágneses szimulációt az összeállítás Gauss-szintjének előrejelzéséhez, egyedi mágnesezési mintákat a specifikus fluxussűrűség-eloszlások eléréséhez, és hőmérséklet-kompenzációs elemzést a hőmérséklet-tartományokon átnyúló alkalmazásokhoz. Átfogó adatbázist tartunk fenn a gauss teljesítményről az N35 termékkínálatunkban, amely lehetővé teszi az optimális mágneskonfigurációk gyors ajánlását az Ön gauss követelményeihez.
Kérjen Gauss mérési adatokat vagy műszaki konzultációt
Technikai csapatunk részletes Gauss mérési jelentéseket készít adott N35 mágneskonfigurációkhoz, beleértve a felületi leképezési adatokat, a hőmérsékleti teljesítménygörbéket és az Ön specifikációinak megfelelő összehasonlító elemzést. Ingyenes mintamágneseket kínálunk teljes Gauss-teszt tanúsítvánnyal az értékeléshez és mérnöki tanácsadáshoz olyan alkalmazásokhoz, ahol a fluxussűrűség pontos szabályozása elengedhetetlen. Vegye fel velünk a kapcsolatot gauss követelményeivel, mérési feltételeivel és alkalmazási paramétereivel az átfogó műszaki támogatásért.
Műszaki méréstámogatás: +86-18226620303 (WhatsApp/WeChat) | E-mail: zb25@magnets-world.com | A Gauss mérési jelentések általában 2 munkanapon belül elkészülnek
