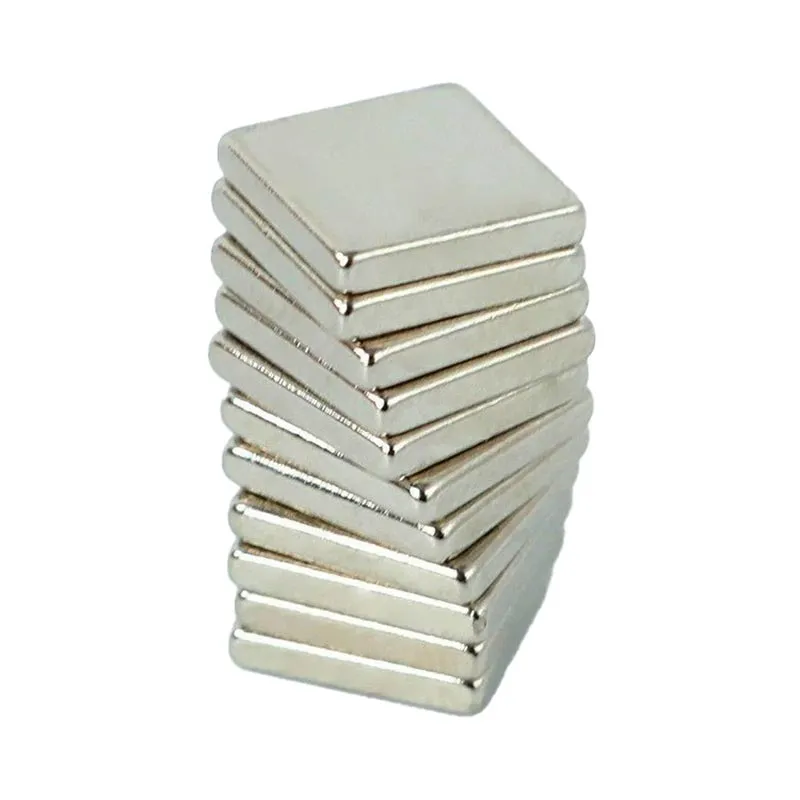

Rúdmágnesek elválasztókhoz

A Zhaobao Magnet Group prémium rúdmágneseket szállít elválasztókhoz a globális OEM- és ipari vásárlóknak. Élelmiszer-minőségű SS316L mágnesrudaink, amelyeket kemény folyadék- és szárazporvonalakhoz terveztek, megoldják a lemágnesezési kockázatokat magas hőmérsékletű környezetben. A CAS-szal közös K+F-nek köszönhetően egyedi méretezést, kalibrálási tanúsítványt és teljes körű karbantartási útmutatókat biztosítunk a működési élettartam maximalizálása érdekében.

Műszaki megoszlás: effektív abszorpciós sugár vs. középső felületi Gauss

A mágneses elválasztó rendszerek tervezése során a tervezőmérnökök gyakran összekeverik a Gauss csúcs-középponti felületét a tényleges működő mágneses térmélységgel. A középső felületi Gauss és az effektív abszorpciós sugár közötti különbség megértése kulcsfontosságú a nagy hatásfokú mágneses szűrőrudak kiválasztásához az ipari folyamatok számára.

Középfelületi Gauss (csúcs felületi mező)

A Center Surface Gauss a maximális mágneses fluxussűrűséget méri, amely közvetlenül a rozsdamentes acél védőcső felületén található. Míg a nagy felületű Gauss (például 10 000-12 000 Gauss) hatékonyan tartja vissza a finom vasszennyeződést, amint a részecskék megérintik a rudat, nem garantálja a nagy részecskebefogási sebességet, ha az anyagáramlás több centiméter távolságra marad a felülettől.

Hatékony elnyelési sugár (kinyúló mező)

Az effektív abszorpciós sugár határozza meg a mágneses gradiens háromdimenziós mélységét, amely a rúd felületétől kifelé nyúlik az áthaladó anyagáramba. A rendkívül vékony mágnestömbök által elért magas felületi Gauss gyors térkiesést idéz elő, és kis abszorpciós mélységet kínál. A Zhaobao Group egyedi tervezésű NdFeB blokk-konfigurációkat használ nagy áteresztőképességű, tiszta vas oszlopdarabokkal kombinálva, hogy optimalizálja a terepi behatolást, biztosítva a közepes és nagy vastöredékek eltávolítását a nagy sebességű folyadék- vagy gravitációs táplálású poráramokból.

Elválasztó megoldások száraz és nedves anyagáramok számára

Az anyag fizikai állapota határozza meg a mágneses áramkör felépítését és a védőcső házának specifikációit. Az alábbiakban a száraz ömlesztett anyagokhoz és folyékony iszapokhoz javasolt konfigurációink találhatók:

Megfelelőség és nyomon követhetőség: FDA, HACCP szabványok és tételazonosító

Az élelmiszer-feldolgozás, a gyógyszeripar és a vegyipar szigorú megfelelést követel meg a szennyeződési kockázatok kiküszöbölése és a higiéniai biztonság biztosítása érdekében. A Zhaobao Group teljes mértékben dokumentált rúdmágneseket kínál a nemzetközi higiéniai szabványok szerint gyártott elválasztókhoz.

Szabályozási higiéniai megfelelőség

Mágneses szűrőrudaink élelmiszer-minőségű SS316L varratmentes rozsdamentes acélcsövekbe vannak burkolva. Minden felületkezelés megfelel az FDA követelményeinek (21 CFR 177.2600), és támogatja a HACCP kritikus vezérlőpontok (CCP) felügyeleti protokolljait. A sima, gödörmentes felületkezelés megakadályozza a baktériumok elszaporodását és a vegyi anyagok beszorulását, lehetővé téve a zökkenőmentes integrációt az egészségügyi CIP (Clean-In-Place) vonalakba.

Nyomon követhetőségi folyamatábra sorozatos mágnesrudakhoz

Az önkormányzati és ipari auditok elszámoltathatóságának garantálása érdekében a Zhaobao Group által gyártott minden mágnesrúd egyedi lézeres sorozatosításon esik át. Az alábbiakban bemutatjuk a kötegelt nyomon követhetőségi folyamatunkat:

1. Lézeres soros jelölés:Egyedi vonalkód és alfanumerikus kód a gyártás során minden cső végdugójára marva.
2. Nyersanyag összekapcsolás:A sorozatszám közvetlenül kapcsolódik az NdFeB nyersanyag hőszámaihoz, a bevonatvizsgálati naplókhoz és a rozsdamentes acélgyár vizsgálati tanúsítványaihoz (MTC).
3. Gauss-tesztelési rekord:A kezdeti felületi Gauss-érték, a pólustávolság és a többpontos fluxusszkennelési adatok a digitális minőségi adatbázisunkban naplózva.
4. Kalibrációs tanúsítvány generálása:Az éves HACCP audit összehasonlításához gyári vizsgálati tanúsítványt adnak ki, amely az alap Gauss szinteket mutatja.

Karbantartás, élettartam menedzsment és szolgáltatások

Bár a nagy koercitív NdFeB anyag állandó mágnesességet biztosít, az olyan működési tényezők, mint a folyamatos hőfeszültség, mechanikai hatások és korrozív behatolás, idővel természetes térgyengülést okoznak.

Mágneses bomlási görbék és termikus határértékek

Normál szobahőmérsékletű üzemi körülmények között a kiváló minőségű szinterezett NdFeB rúdmágneseink szeparátorokhoz 10 éves periódus alatt 1%-nál kisebb természetes mágneses bomlási rátát mutatnak. A névleges hőmérséklet feletti működés azonban drasztikusan felgyorsítja a termikus lemágnesezést. Speciális magas hőmérsékletű minőségeket (SH, UH, EH sorozat) szállítunk, amelyek akár 150°C, 180°C és 200°C üzemi hőmérsékletet is képesek ellenállni visszafordíthatatlan fluxusveszteség nélkül.

Tisztítási eljárások: kaparási módszer vs. vízöblítés

A megfelelő tisztítási rutinok fenntartják a rögzítési teljesítményt és meghosszabbítják a cső élettartamát:

• Kézi kaparási módszer:Szabványos egyrúd-beállításokhoz használatos. A kezelők a befogott vasat a cső tengelye mentén nem mágneses törlőgyűrű vagy kézi kaparóhüvely segítségével a rúd végén lévő nem mágneses kioldó zónába tolják.
• Gyorsan tisztítható hüvely / Vízöblítés:Automatizált vagy nagy volumenű vonalakhoz ajánlott. A mágnesrudakat kihúzzák a külső rozsdamentes hüvelyből, aminek következtében a felfogott vas azonnal a gyűjtőgaratba esik, majd nagynyomású egészségügyi vízöblítés következik.

Újrakalibrálás, ellenőrzés és kölcsönzés

A Zhaobao Group éves mágneses intenzitás-ellenőrzési és újrakalibrálási szolgáltatásokat nyújt az ügyfelek HACCP-megfelelőségének támogatására. Kalibrált Gauss-mérő kölcsönzési csomagokat, szabványos vizsgálószondákat és terepi újrakalibrációs protokollokat kínálunk annak ellenőrzésére, hogy a telepített mágneses elválasztók a szükséges CCP-mezőküszöb felett maradnak-e.

Rendelési ellenőrzőlista: Az egyedi gyártás alapvető paraméterei

Ahhoz, hogy pontos mérnöki árajánlatot és testreszabott gyártási rajzot kaphasson elválasztó rúdmágneseinkről, kérjük, készítse el a következő műszaki paramétereket beszerzési kérelmének benyújtásakor:

1. Belső csővezeték/garat méretei:Adja meg a cső belső átmérőjét (ID), a téglalap alakú csatornaméretet vagy a garatnyílás méreteit a szükséges mágneses rudak hosszának és mennyiségének meghatározásához.
2. Üzemi folyadék/anyag hőmérséklet:Adja meg a folyamatos üzemi hőmérsékletet és a csúcshőmérsékletet a megfelelő NdFeB koercitív fokozat kiválasztásához (pl. N52 vs. N42SH).
3. Kémiai összetétel és korrozív közegek:Jelölje meg, hogy a közeg tartalmaz-e olajat, szerves oldószereket, erős savakat vagy lúgokat, ami lehetővé teszi számunkra, hogy SS304, SS316L vagy speciális PTFE bevonatot ajánljunk.
4. Telepítési irány és mechanika:Adja meg, hogy a rudak vízszintesen, függőlegesen vagy lejtőn legyenek felszerelve, és adja meg a rögzítőmenet részleteit (pl. M8/M10 menetes belső menetek vagy külső csapok).

Miért válassza a Zhaobao mágnest?

Több mint 30 éves mágnesgyártási tapasztalat

Az 1990-es években alapított Zhaobao Magnet Group több mint 30 éves tapasztalattal rendelkezik az állandó mágnesek gyártásában. Nagy teljesítményű neodímium mágnesek, mágneses szerelvények és ipari mágneses megoldások gyártására specializálódtunk.

Erős termelési képesség

60 000 ㎡ gyártási létesítményrel és több mint 500 képzett mérnökkel és technikussal, A Zhaobao stabil termelési kapacitást és egyenletes termékminőséget biztosít. A kiváló minőségű ritkaföldfém mágnesek éves gyártási kapacitása meghaladja a 8000 tonnát.

Személyre szabott mágneses megoldások

Testreszabott mágneses áramköröket, mágneses elválasztó alkatrészeket és ipari mágneses megoldásokat kínálunk hogy megfeleljenek a különböző alkalmazási követelményeknek. Termékeinket széles körben használják elválasztó berendezésekben, automatizálásban, autóipar, elektronika és más iparágak.

Megbízható minőségellenőrzés

Szigorú minőségirányítási rendszereket vezetnek be a gyártási folyamat során a megbízhatóság biztosítása érdekében teljesítmény és hosszú élettartam. Az ügyfelek a közvetlen gyári ellátásban, a professzionális műszaki támogatásban részesülnek, és kiterjedt gyártási szakértelem.

Gyakran Ismételt Kérdések

Q1: Miért csökken a felületi Gauss hosszantartó ipari használat után?

A felületi Gauss cseppeket általában a mágnes névleges működési határértéke feletti hőmérsékletnek való folyamatos kitettség, a belső kerámia/NdFeB blokkokat eltörő súlyos mechanikai hatások vagy a sérült hegesztéseken keresztül a mágneses mag belső oxidációját okozó folyadék bejutása okozza.

2. kérdés: Mi a különbség az SS304 és az SS316L csőburkolatok között?

Az SS304 általános szárazporos és nem korrozív mezőgazdasági alkalmazásokhoz alkalmas. Az SS316L kiváló molibdén-támogatott korrózióállóságot kínál kloridokkal, savakkal és vegyi oldatokkal szemben, ezért kötelező élelmiszer-, gyógyszer- és tengeri környezetben.

Q3: Vághatjuk vagy hegeszthetjük a mágnesrudat, miután megkaptuk?

Nem. A mágnesrudak vágása vagy hegesztése közvetlenül tönkreteszi a hermetikus tömítést, megégeti a belső mágneseket, és azonnali katasztrofális lemágnesezést okoz. Minden hosszbeállítást és rögzítőelemet az összeszerelés előtt egyedileg kell legyártani gyárunkban.

4. kérdés: Milyen gyakran kell kalibrálni és mérni a mágneses szűrőrudainkat?

A HACCP és az ISO 22000 higiéniai szabványok értelmében a kritikus ellenőrzési pontokon elhelyezett mágneses szeparátorokat legalább 12 havonta egyszer rögzített Gauss-tesztnek kell alávetni egy kalibrált Tesla/Gauss mérővel.

5. kérdés: Hogyan kezeli a Zhaobao Group az egyéni mágneses távolságot viszkózus folyadékokhoz?

Mérnöki csapatunk újraszámítja a belső vaspólus vastagságát és a mágnesblokk szélességét, hogy kiszélesítse a mágneses térrést, lehetővé téve a viszkózus folyadékok szabad áramlását, eltömődés nélkül, miközben fenntartja a gyenge mágneses szennyeződések magas befogási hatékonyságát.
